TG Kapton Insulation Sheet

La Kapton Insulation Sheet es una ayuda para el montaje de material de interfaz térmica (TIM) conductor de electricidad. Es ideal para enmascarar componentes como SMD en una CPU o GPU si se van a utilizar con el metal líquido Conductonaut, Carbonaut o KryoSheet.

5,90 €

Contenido: 1444 mm² (0,41 € / 100 mm²)

Color

Amarillo

Negro

Menge

50 uds.

EAN: 4260711991110 Copied!

MPN: TG-KIS-10-60-50 Copied!

Información sobre el producto "TG Kapton Insulation Sheet"

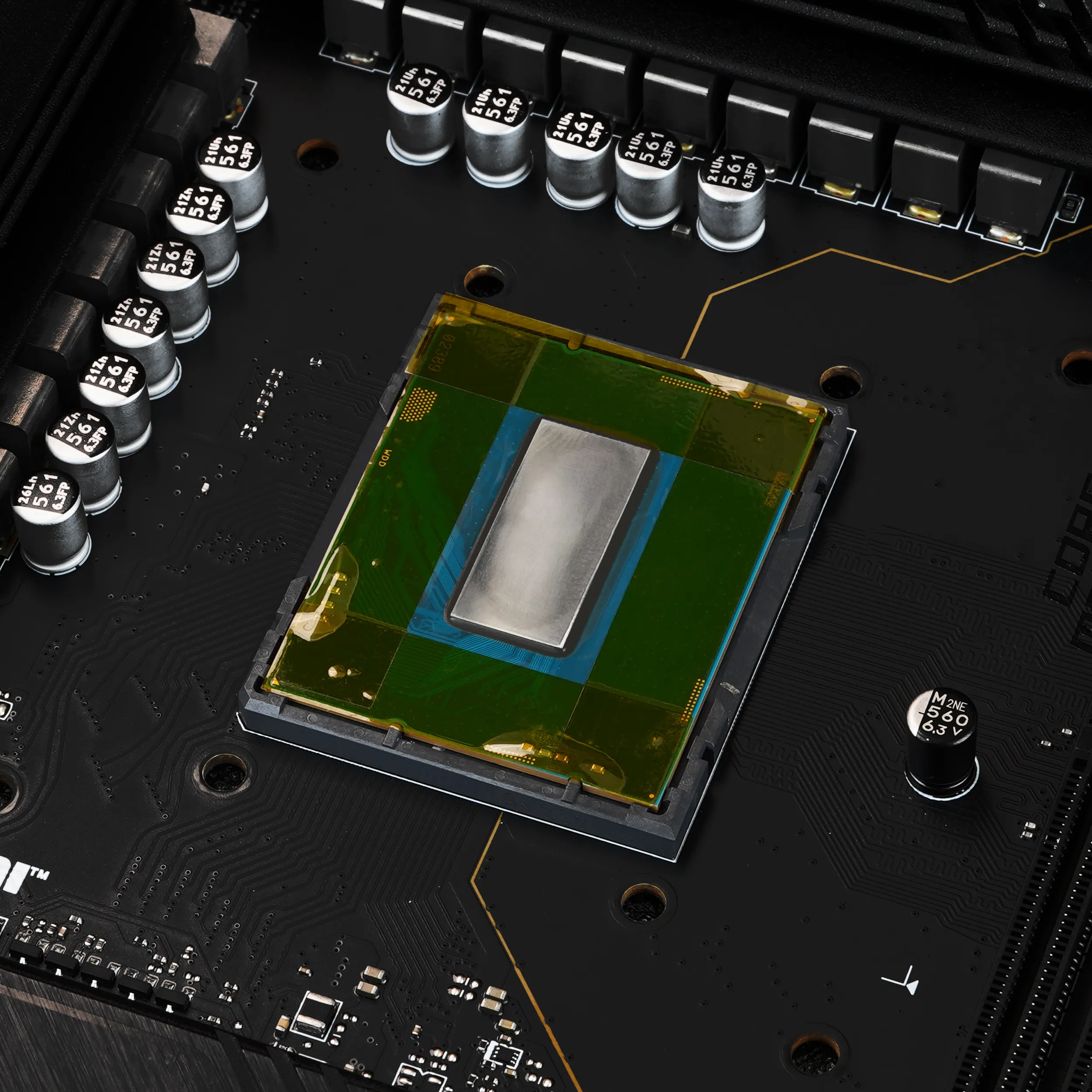

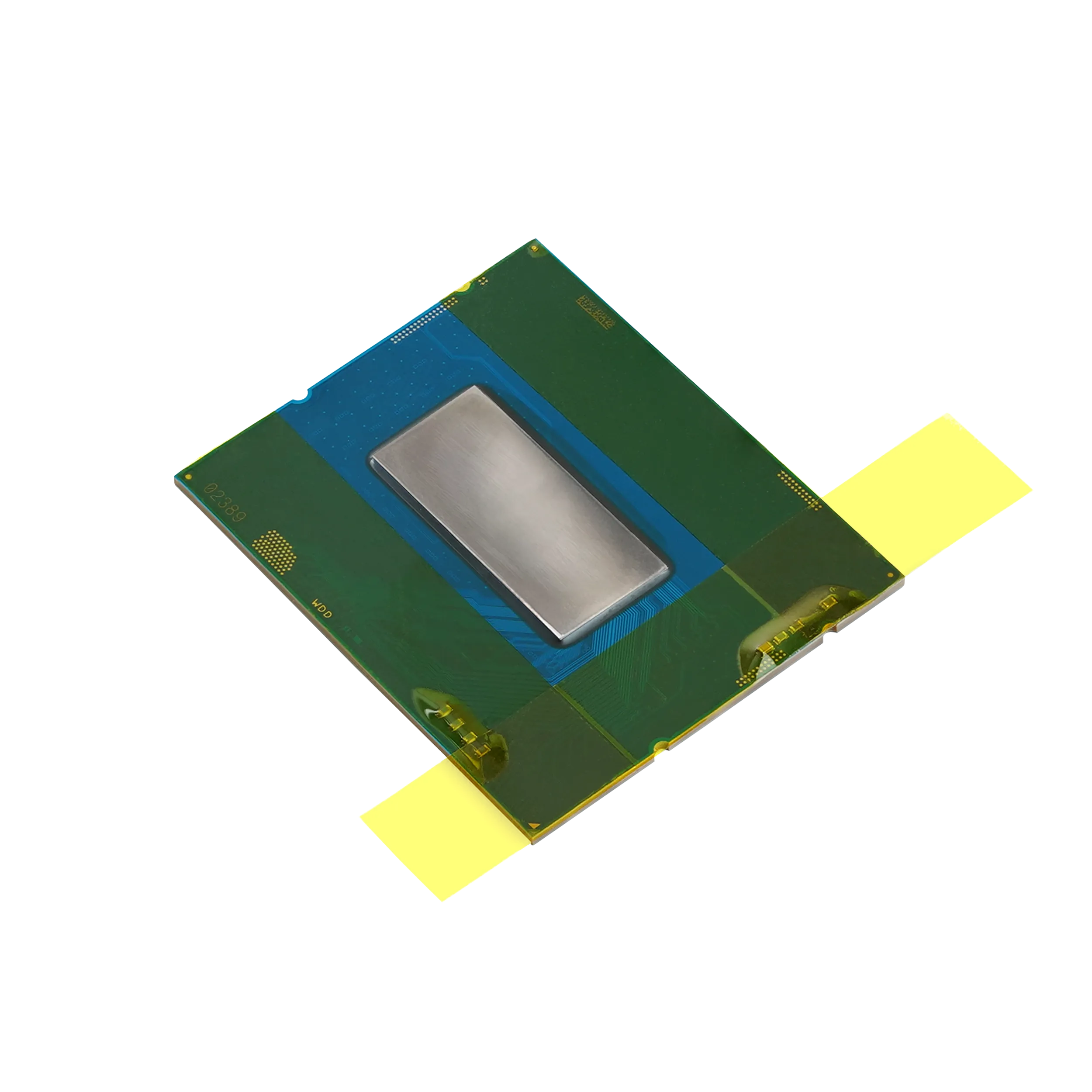

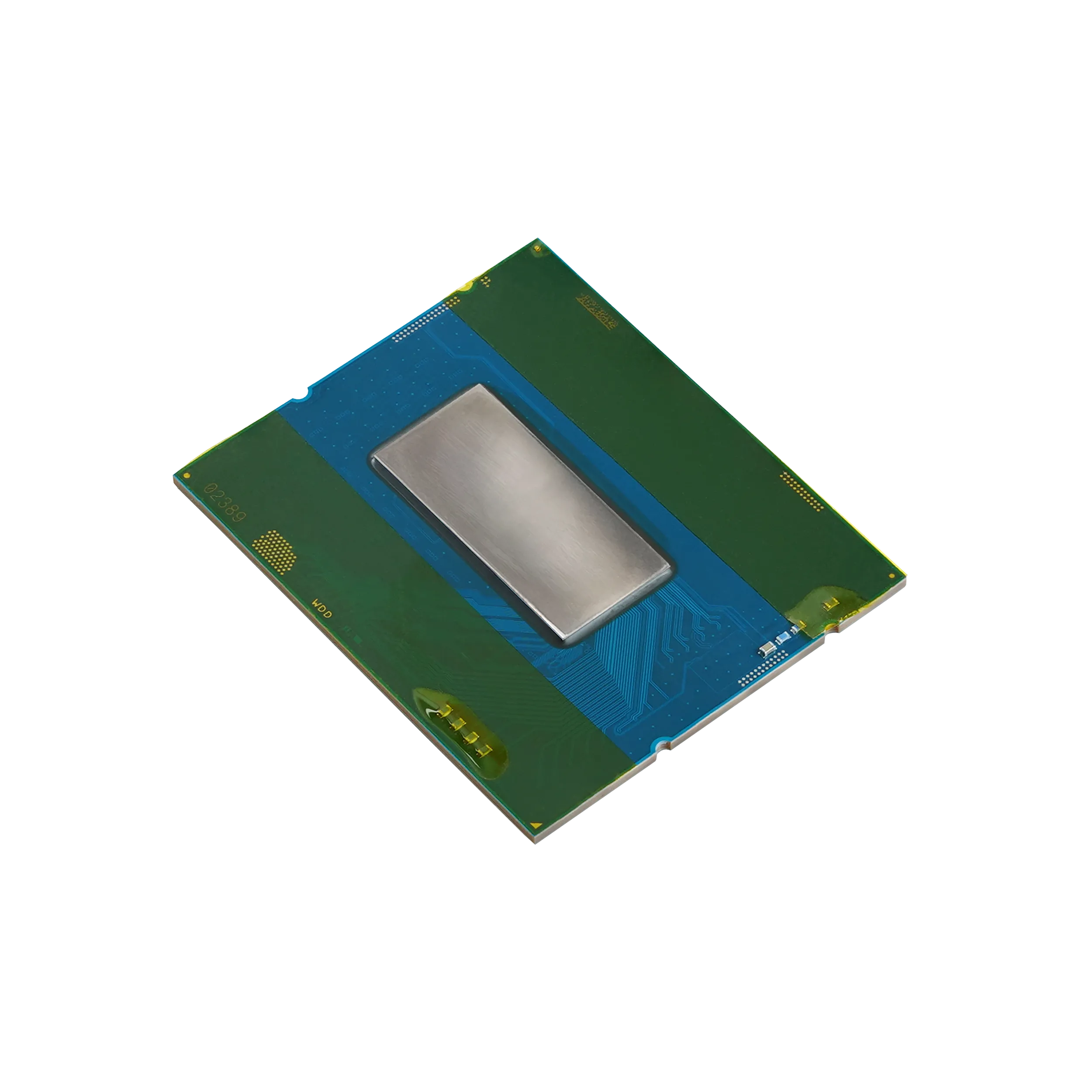

Kapton Insulation Sheet es una lámina de poliamida que puede utilizarse a altas temperaturas de hasta 280 grados Celsius y actúa como ayuda de montaje para material de interfaz térmica (TIM) conductor de electricidad. Es ideal para cubrir componentes como SMD en una CPU o GPU si se van a utilizar con el metal líquido Conductonaut, Carbonaut o KryoSheet.

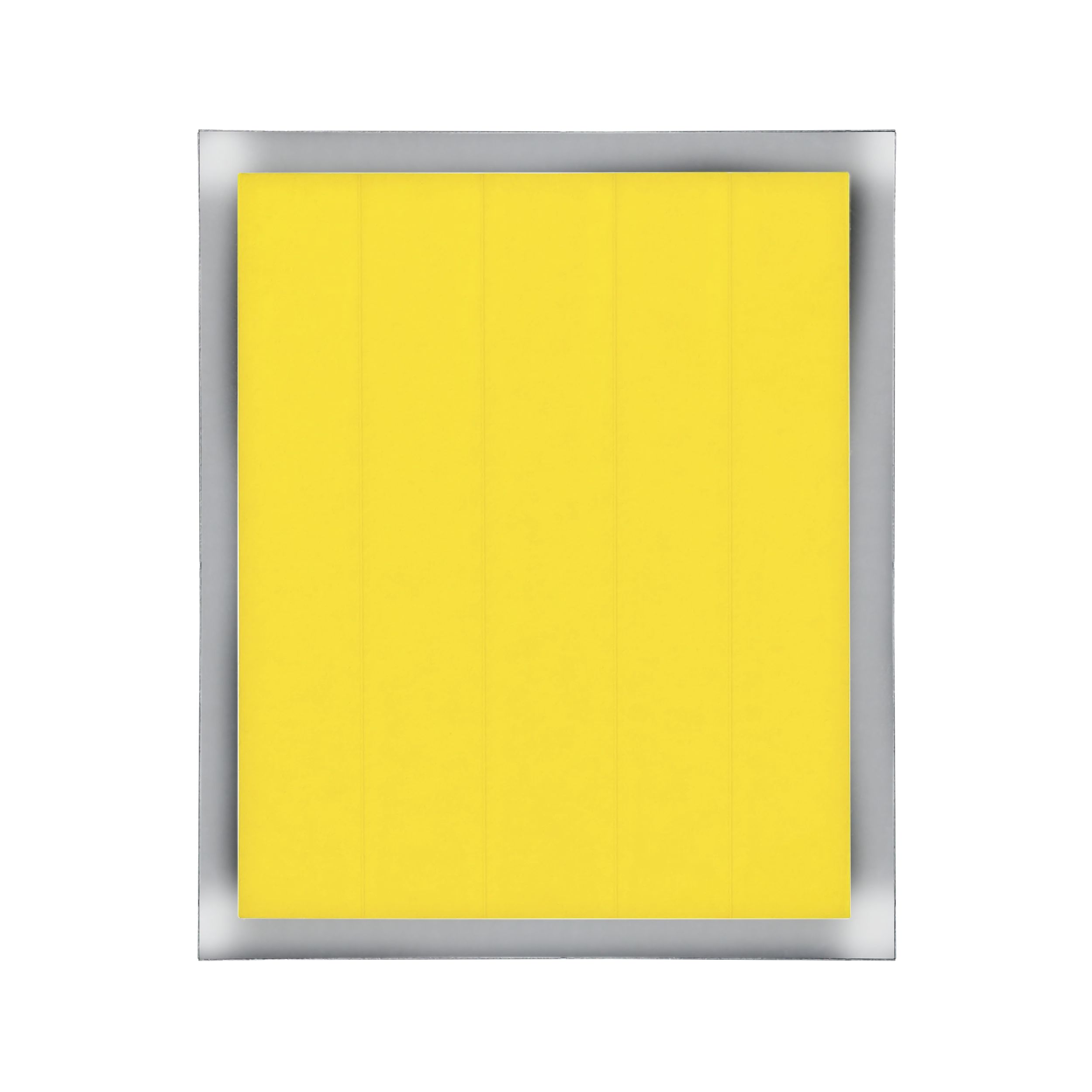

La lámina aislante Kapton se suministra empaquetada en 10 hojas de 5 tiras adhesivas Kapton cada una. Cada tira adhesiva individual tiene 10 mm de ancho y 60 mm de largo, con un grosor de 40 µm. Se recomienda limpiar a fondo la superficie de contacto sobre la que se aplica la lámina aislante (por ejemplo, con isopropanol).

Propiedades

50 tiras adhesivas 10×60 mm
Espesor de 40 µm
Aislante eléctrico
Temperatura máxima: 280 °C
Tensión de ruptura: más de 1 kV
¡Limpiar previamente la superficie adhesiva!

Alcance de la entrega

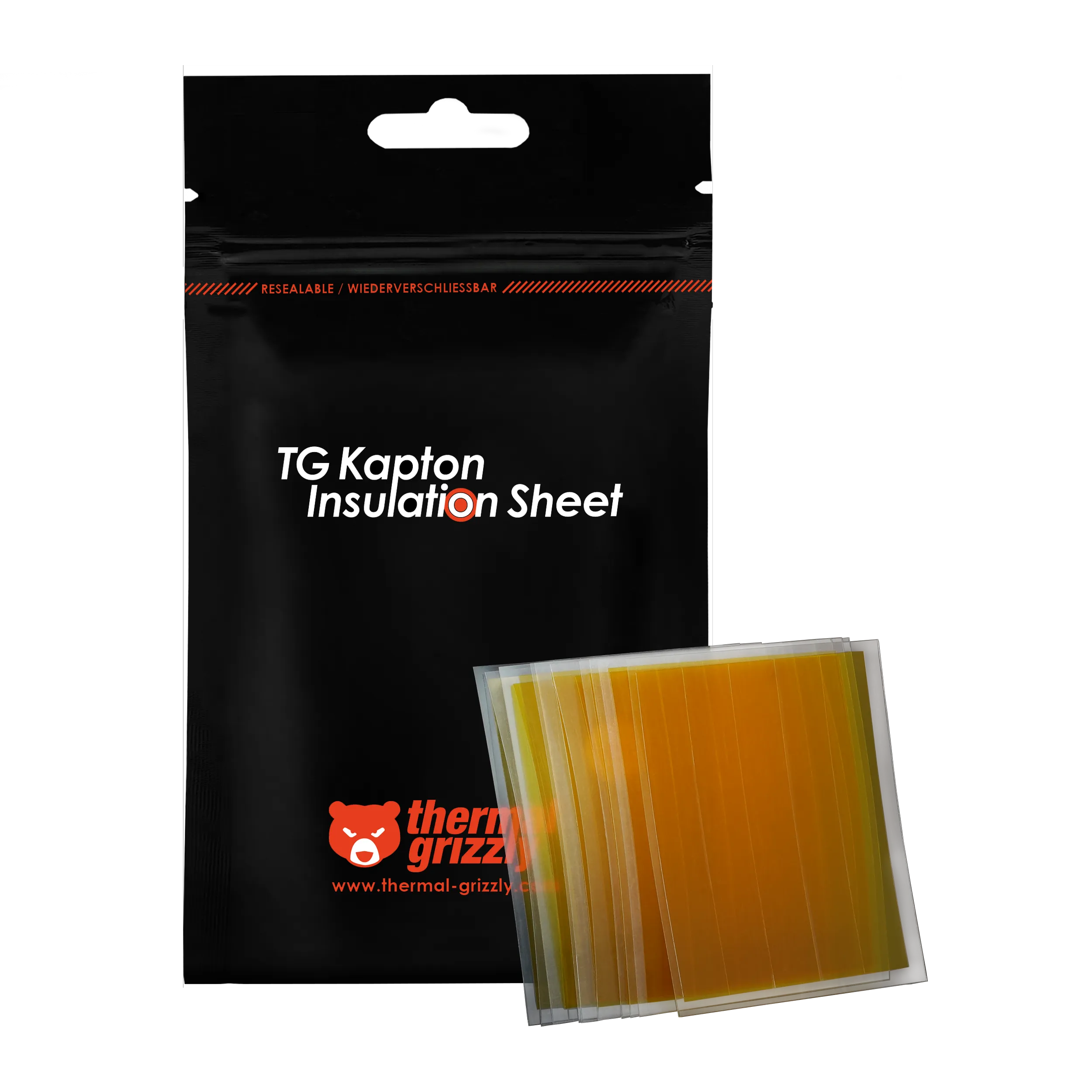

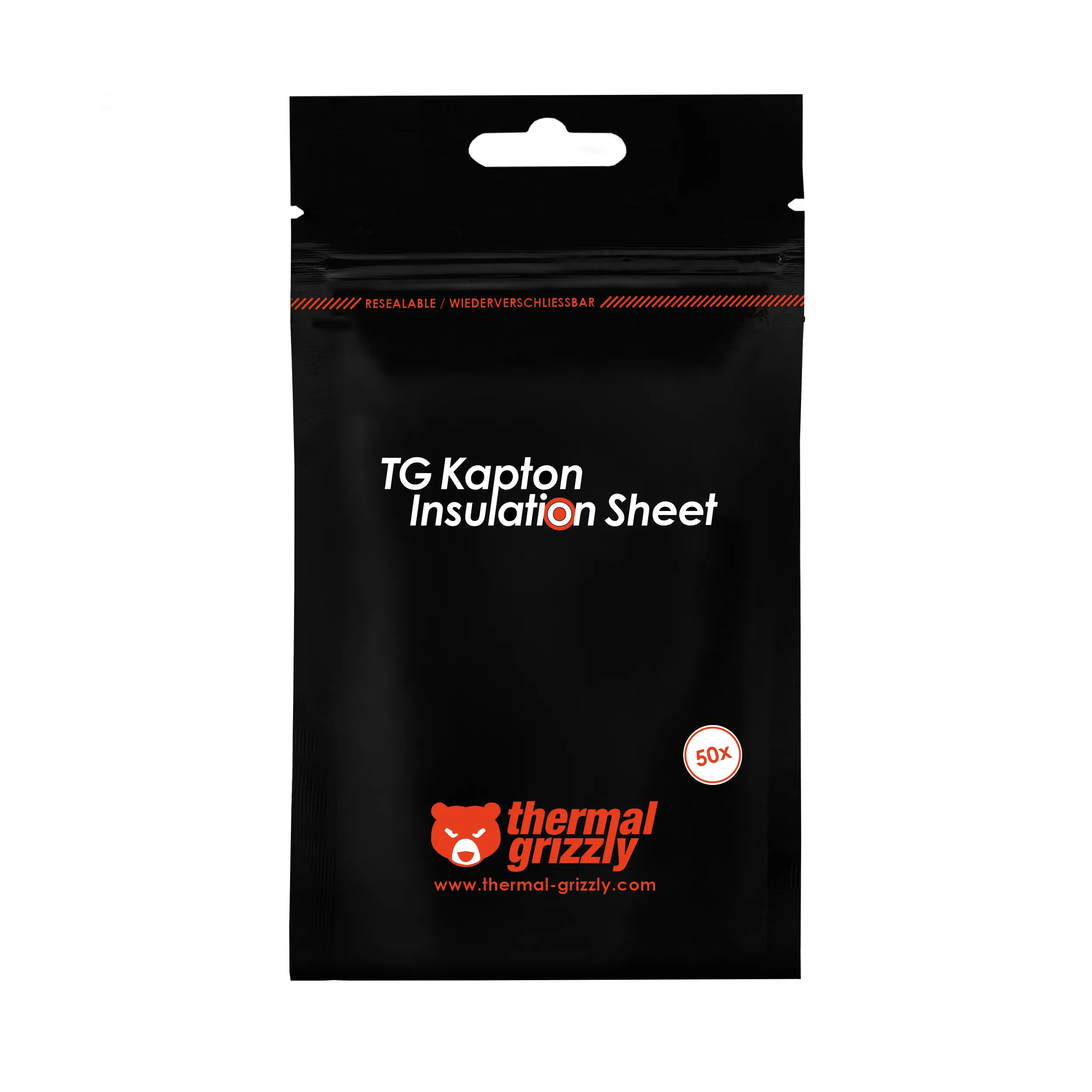

10 láminas portadoras con 5 láminas aislantes Kapton cada una

Nota sobre el uso con High Performance Heatspreaders y refrigeradores Direct-Die

El TG Kapton Insulation Sheet no debe utilizarse en combinación con High Performance Heatspreaders ni con refrigeradores Direct-Die. En su lugar, debe aplicarse una capa fina de TG Shield para proteger los componentes electrónicos. Esto se debe a que los High Performance Heatspreaders (HPHS) y los refrigeradores Direct-Die se apoyan directamente sobre el encapsulado de la CPU. Al utilizar un Kapton Insulation Sheet, la estructura interna del HPHS o del refrigerador Direct-Die puede apoyarse sobre el Insulation Sheet, impidiendo el contacto entre el die de la CPU y el HPHS o el refrigerador.

Comparativa de Kapton Insulation Sheets

Propiedades	Kapton Insulation Sheet	Kapton Insulation Sheet Black Edition
Material	Polyimid (PI)	Polyimid (PI)
Color	Amarillo	Negro, mate
Espesor total	40 µm	30 µm
Resistencia térmica a largo plazo	180 °C	180 °C
Resistencia térmica a corto plazo	280 °C	260 °C
Tensión de ruptura (Breakdown Voltage)	Superior a 1 kV	5 kV
Aislante eléctrico	SÍ	SÍ

TG Kapton Insulation Sheet

¿Cómo recorto TG Kapton Insulation Sheet a medida y lo coloco correctamente para proporcionar aislamiento eléctrico?

Recorta TG Kapton Insulation Sheet con unas tijeras limpias y afiladas o una cuchilla sobre una superficie adecuada, nunca directamente sobre la placa de circuito impreso o el sustrato de la CPU. Pega la película sobre las superficies limpias y secas que deban aislarse eléctricamente. La superficie de transferencia térmica debe quedar libre. Evita los bordes rasgados, las arrugas y las capas superpuestas bajo el disipador. En montajes direct-die, incluso una capa adicional fina puede modificar la altura de contacto. En estos montajes, utiliza el método de protección indicado en las instrucciones del disipador.

¿Es TG Kapton Insulation Sheet conductor de electricidad y cómo evito los cortocircuitos?

TG Kapton Insulation Sheet sirve para aislar eléctricamente zonas de contacto adecuadas. Para que la protección sea eficaz, la superficie debe estar limpia. La película no debe quedar entre el disipador y la superficie de contacto, ya que perjudicaría la transferencia térmica. En aplicaciones con requisitos de tensión específicos, el espesor y las especificaciones eléctricas deben comprobarse por separado.

¿Qué versión de TG Kapton Insulation Sheet necesito y en qué se diferencian las variantes?

Ambas versiones son adecuadas para una exposición continua a temperaturas de hasta 180 °C. El TG Kapton Insulation Sheet estándar resiste temperaturas de hasta 280 °C durante periodos cortos. La película transparente y amarillenta permite seguir viendo los componentes cubiertos. TG Kapton Insulation Sheet Black Edition resiste temperaturas de hasta 260 °C durante periodos cortos. Su superficie negra mate es adecuada cuando también se desea ocultar visualmente los componentes o cuando la película amarillenta no encaja con el diseño.

¿Dónde puedo encontrar las instrucciones, la ficha técnica o el plano técnico de TG Kapton Insulation Sheet?

Encontrarás las instrucciones, fichas técnicas y, cuando estén disponibles, los planos técnicos de TG Kapton Insulation Sheet en la sección de descargas de la página del producto. Asegúrate de que el documento corresponda a tu versión y revisión. Si falta el archivo necesario, indícanos el número de artículo y la información que buscas. Ten en cuenta que no todos los productos disponen de un archivo CAD público.

Descargas "TG Kapton Insulation Sheet"

Descargar Datasheet

Aislante eléctrico:	Sí(8KV/mm ASTM D149)
Color:	amarillo
Grosor:	0,04 mm
Material:	poliamida
Temperatura de operación máx.:	280°C
Tensión de ruptura:	más de 1kV
