Adapter & Offset Mounting Kit

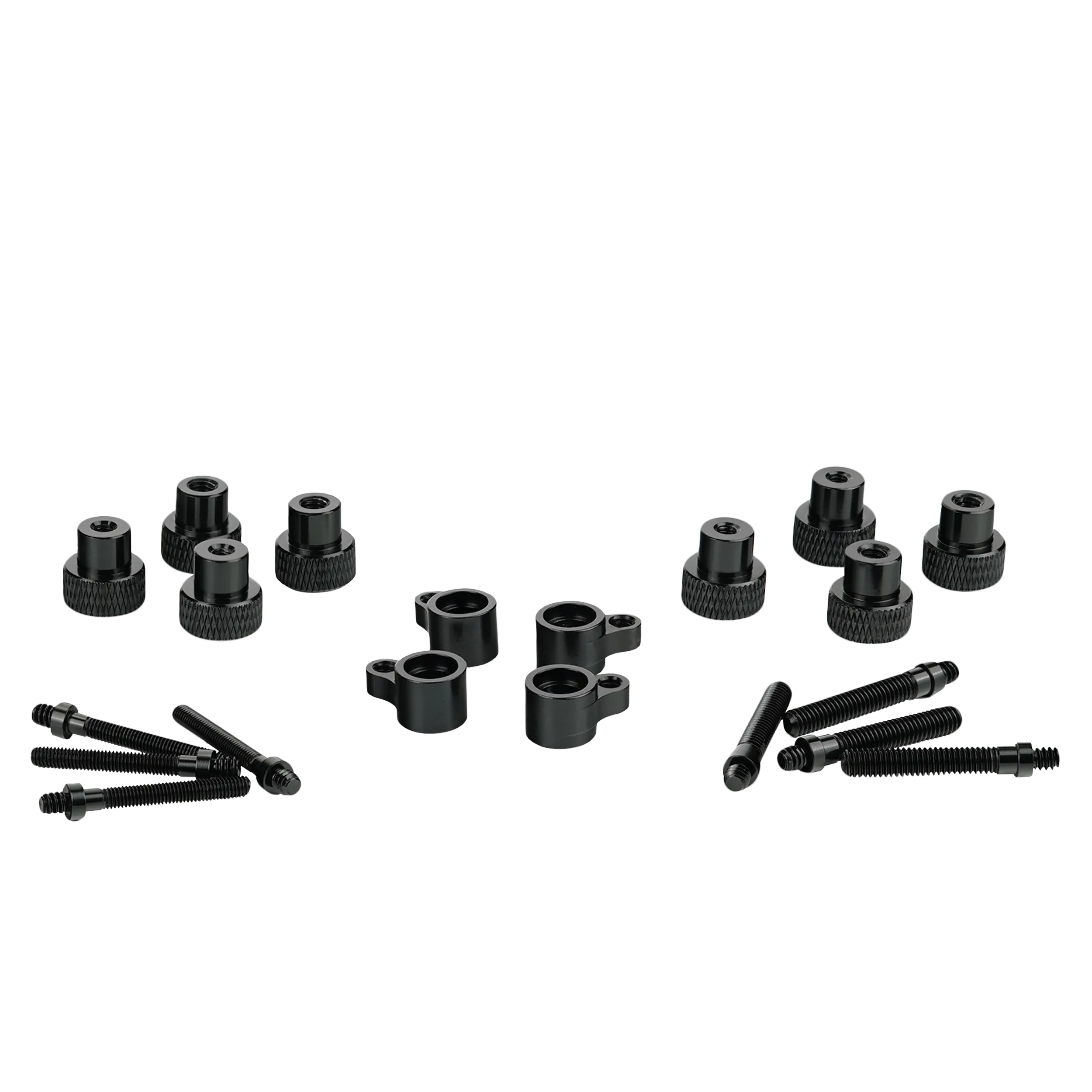

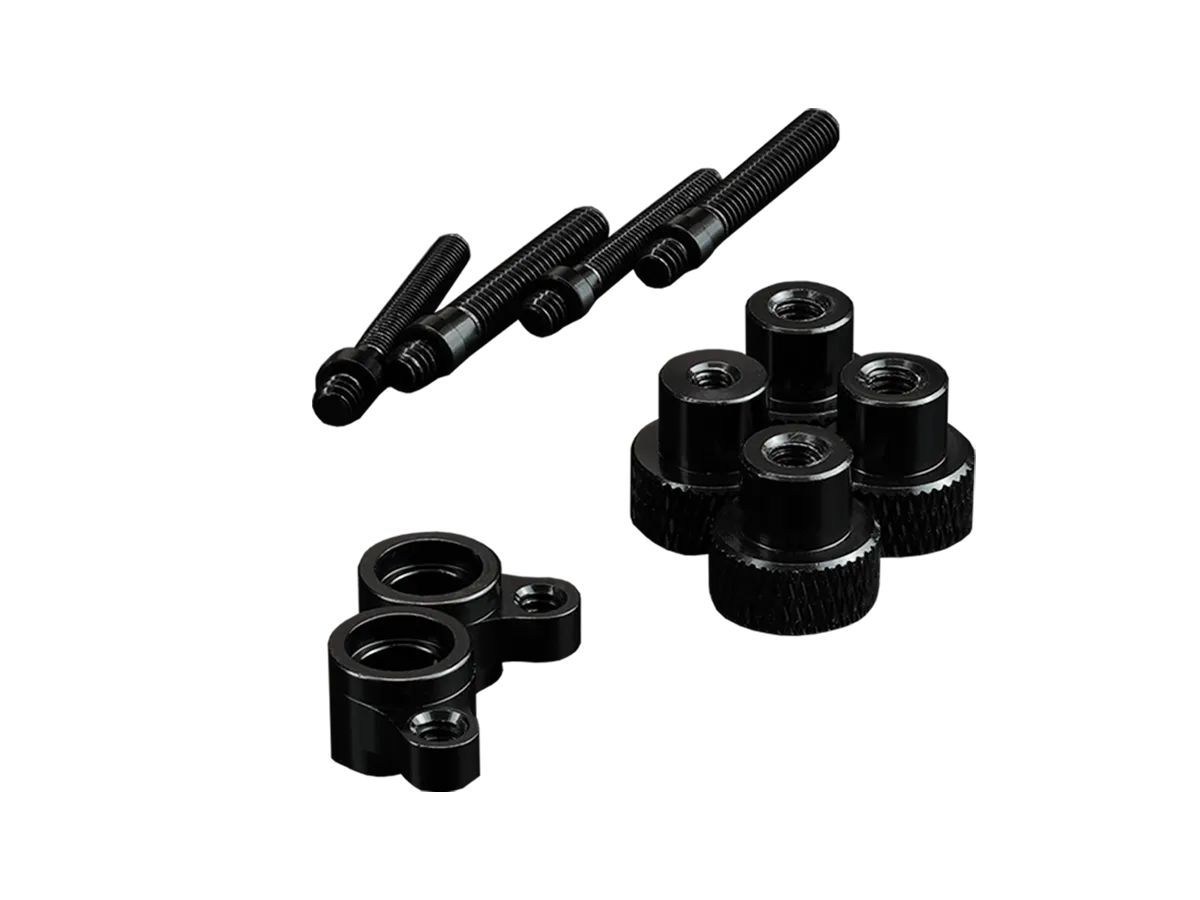

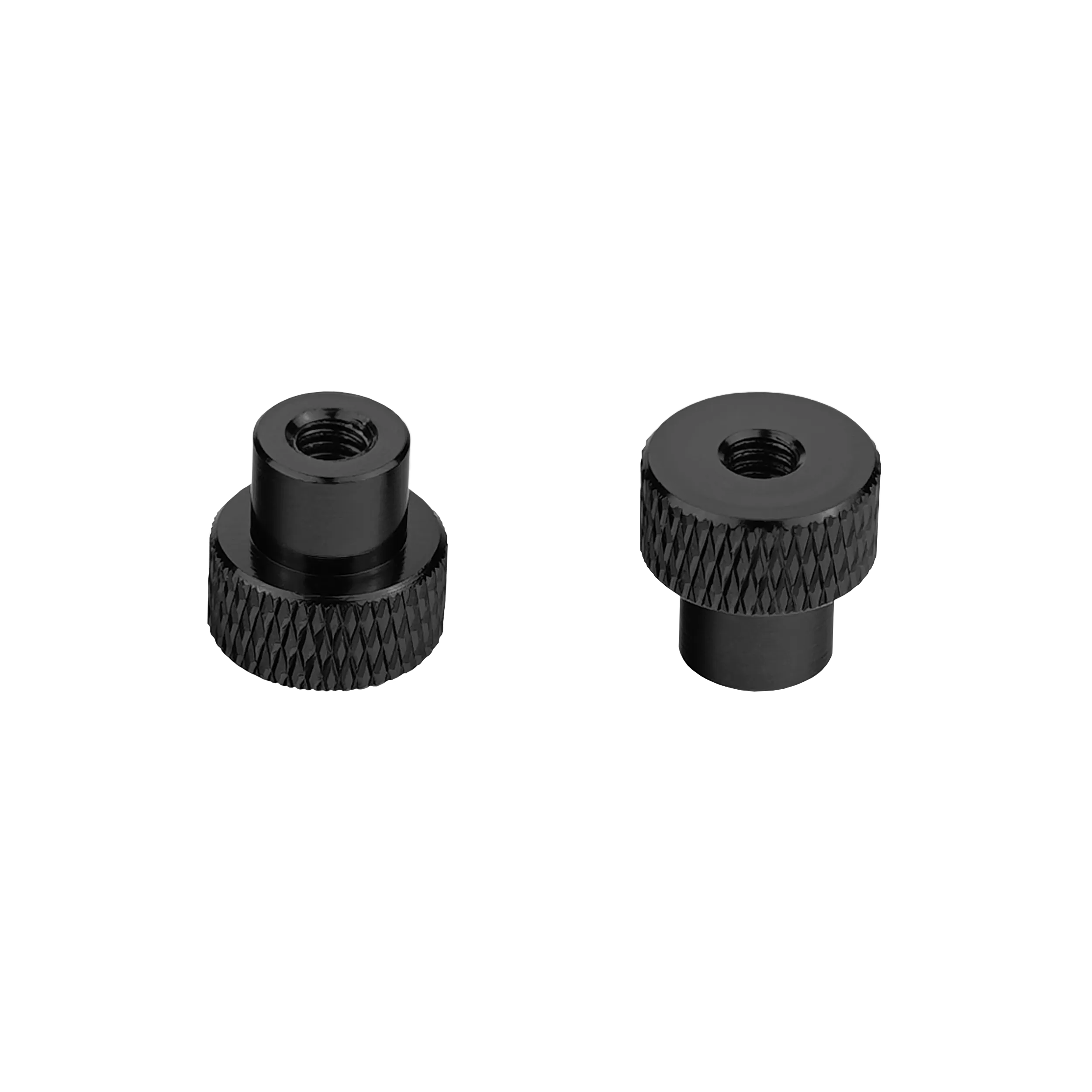

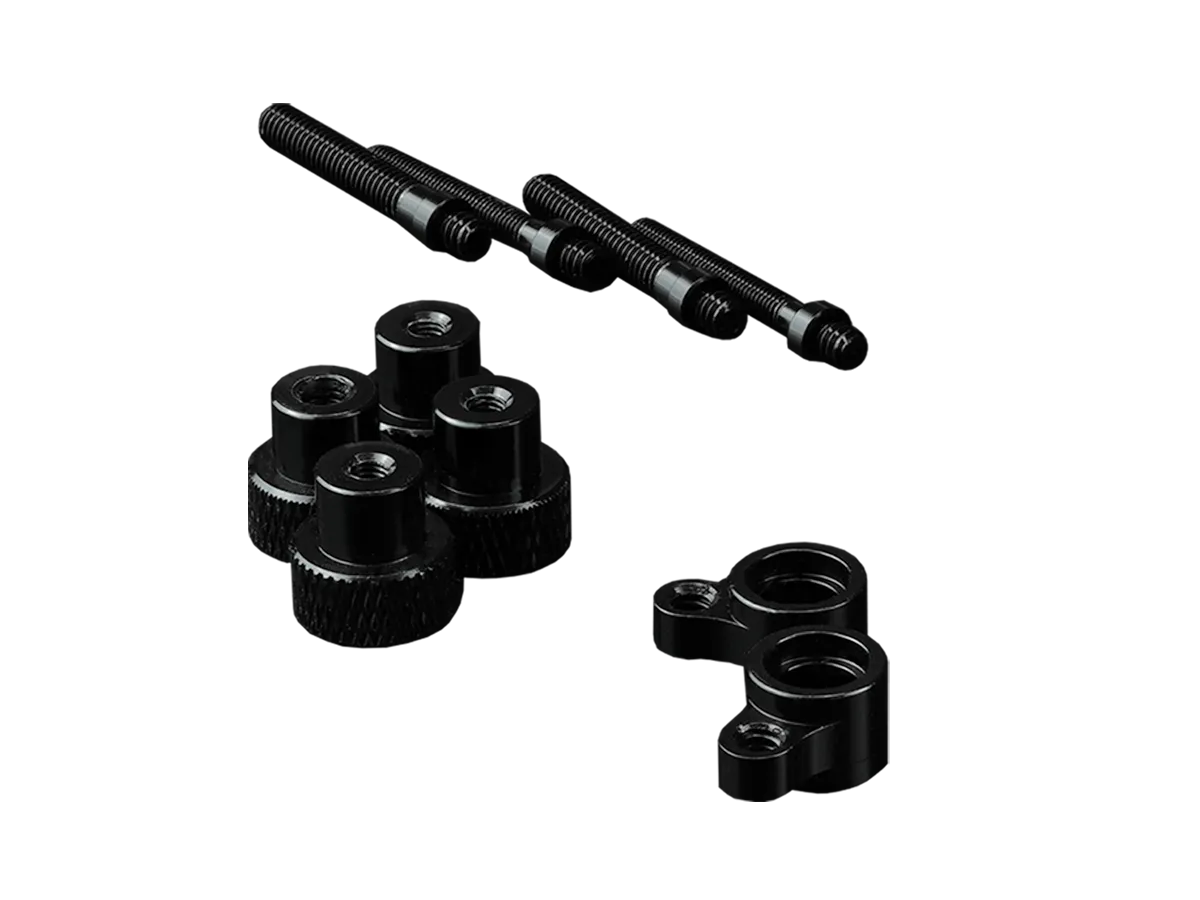

Das praktische AM5 Adapter & Offset Mounting Kit für AMD Sockel-AM5-Mainboards beinhaltet Kühler-Halterungen zur Offset-Montage der CPU, sowie Adapter-Schrauben von jeweils UNC 6-32 auf M3- und M4-Gewinde.

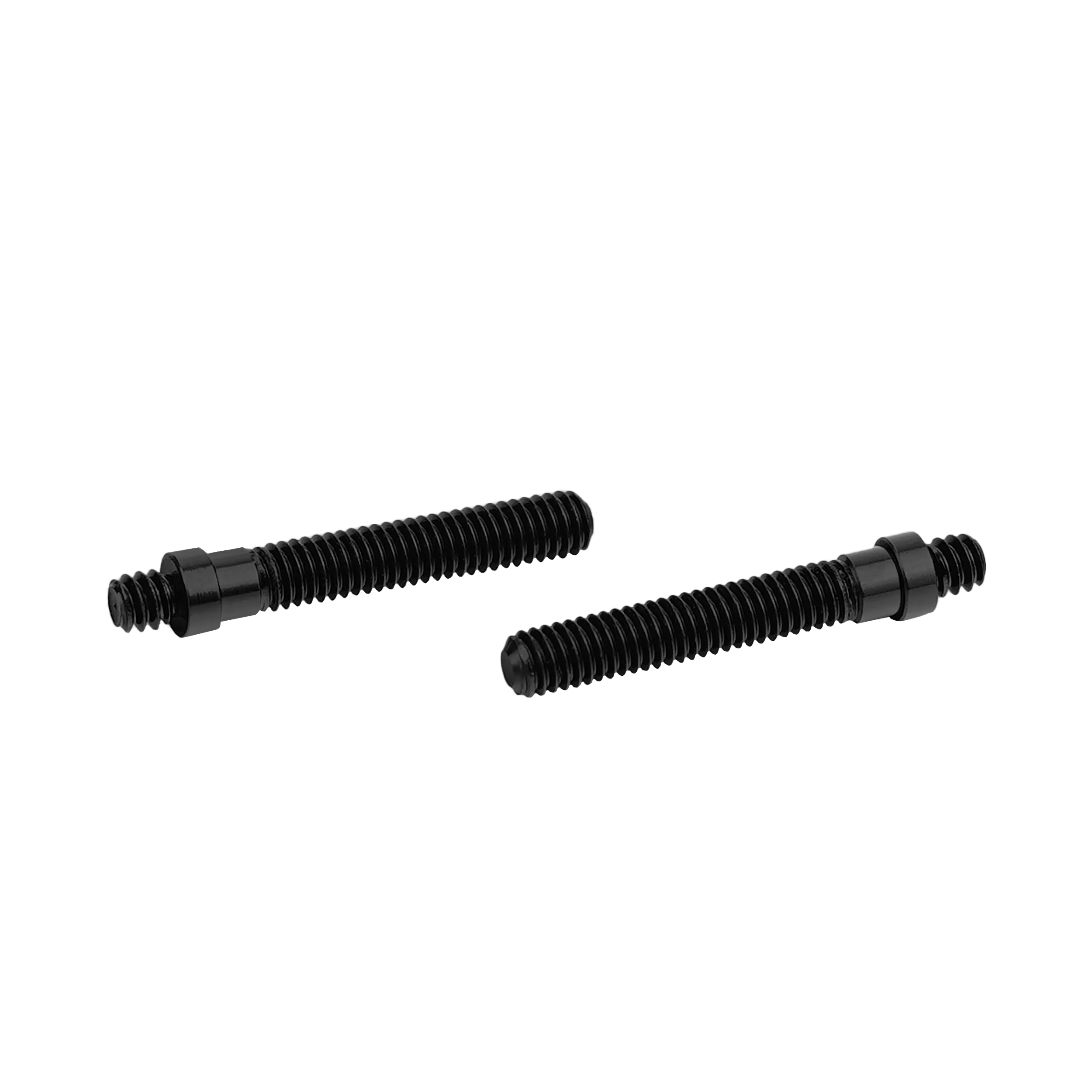

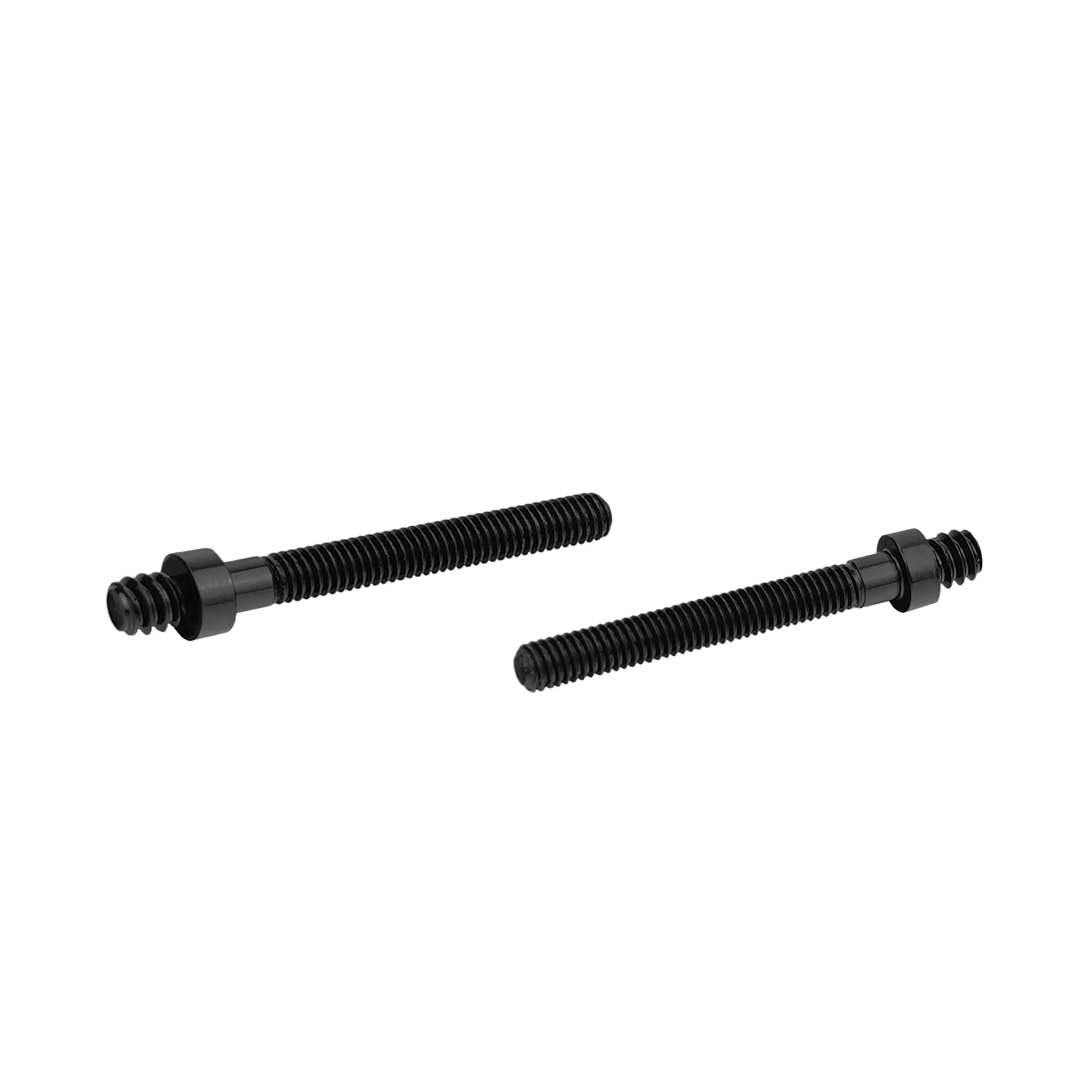

Mit Hilfe der Adapterschrauben können CPU-Kühler montiert werden, die ein M3- oder ein M4-Gewinde an Stelle von UNC 6-32-Gewinde der Befestigungsschrauben der Kühlerhalterung benötigen, wie es bei diversen AIOs oder Wasserkühlern der Fall ist.

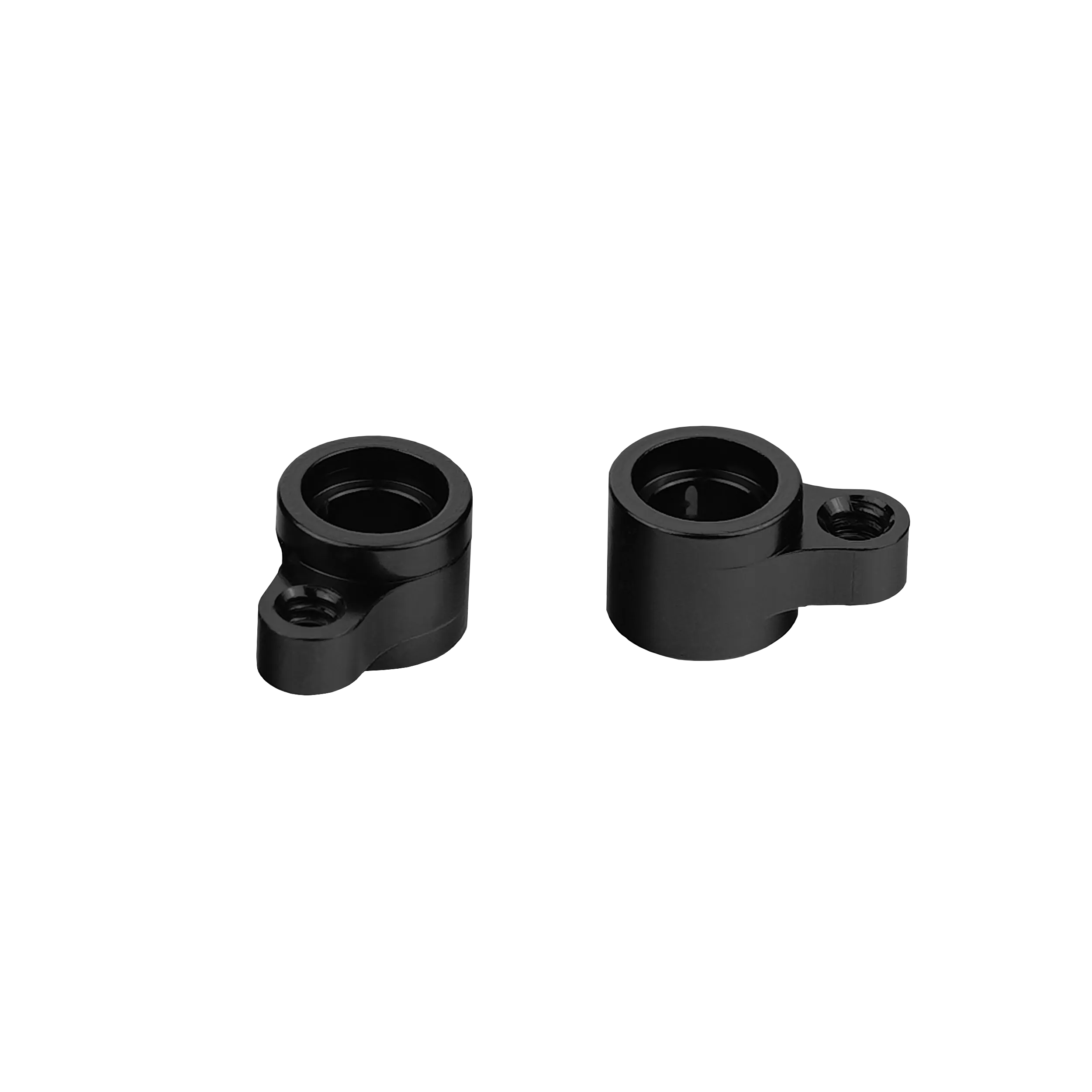

Mit den Offset-Halterungen können kompatible CPU-Kühler optional versetzt auf dem Prozessor montiert werden, um die Kühlleistung zu optimieren. Seit der Einführung des Chiplet-Designs bei Ryzen-CPUs befindet sich der heißeste Punkt des Heatspreaders nicht mehr in der Mitte, sondern ist leicht nach unten und je nach CPU außen versetzt worden.
Mit Hilfe der Offset-Halterungen kann der CPU-Kühler näher am Hotspot des Prozessors montiert werden, wodurch sich Wärme schneller und effizienter von den CPU-Chiplets abführen lässt. Die Offset-Halterungen verfügen über UNC 6-32-Gewinde und können mit den Adapter-Schrauben auf M3/M4-Gewinde verwendet werden.
Das AM5 Adapter & Offset Mounting Kit erhöht außerdem die Kompatibilität bei der CPU-Kühler Montage bei verwenden des Thermal Grizzly Ryzen 7000 Direct Die Frames. Durch die geänderte Montagehöhe bei Direct Die Kühlung muss der Kühler tiefer montiert werden, was durch die M3- und M4-Adapterschrauben möglich ist.
- Für AM5-Mainboards (siehe Kompatibilitätsliste)
- Offset-Montage des CPU-Kühlers
- Erhöhte Kompatibilität mit CPU-Kühlern
- Einfache Montage
Hinweis zur Kompatibilität mit AM5-Mainboards
Das AM5 Adapter & Offset Mounting Kit ist prinzipiell mit Mainboards für den Sockel AM5 von AMD kompatibel.
Ein weiteres Kriterium für die Kompatibilität des AM5 Adapter & Offset Mounting Kits mit einem Mainboard ist ausreichend Platz neben den Schrauben der AMD-Kühlerbefestigung. Genauer gesagt dürfen bei der unteren (zu den PCIe-Slots zeigenden) Kühlerbefestigung keine Bauteile liegen.
Zwischen den Schrauben der Kühlerbefestigung und hohen Bauteilen, wie Pin-Headern oder Kondensatoren, muss mindesten Platz von 6 mm unter den Schrauben frei sein.
Nach der Montage ist im Zweifelsfall sicherzustellen, dass die Offset-Halterungen oder die darin montierten Adapterschrauben nicht mit elektronischen Bauteilen in Berührung kommen.
Update Juli 2025:
Auf einigen Mainboards wird vom Hersteller ein Socket Actuation Mechanism (SAM) verbaut, der nicht uneingeschränkt mit dem AM5 Adapter & Offset Mounting Kit kompatibel ist.

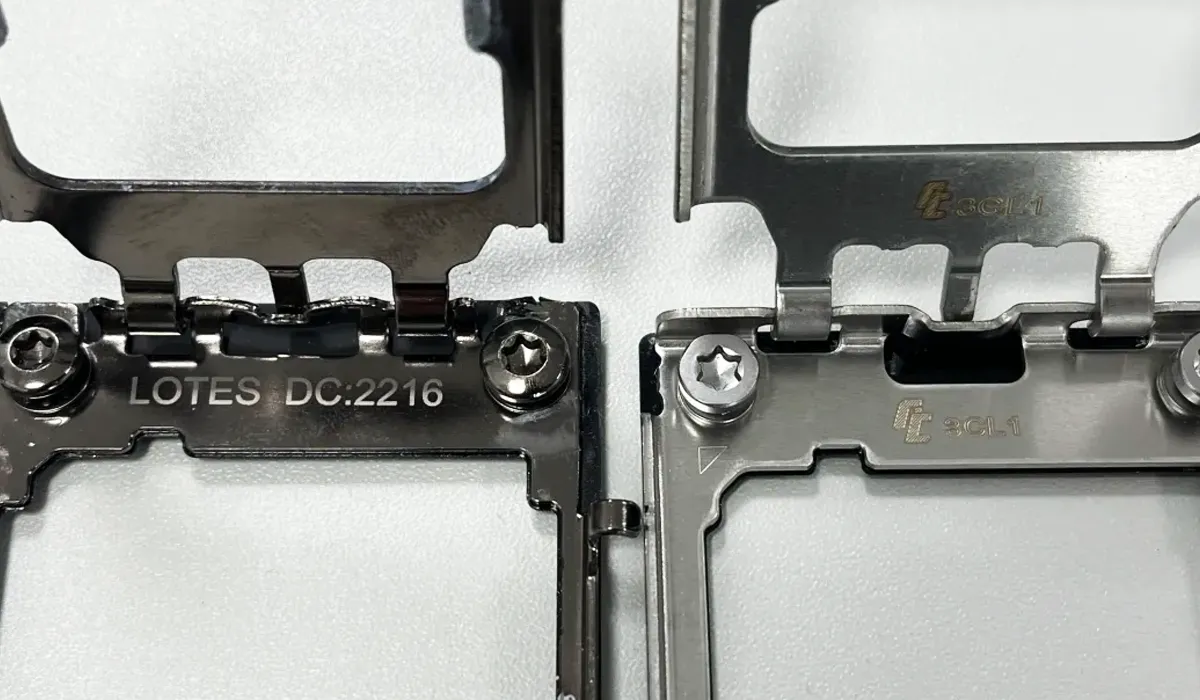

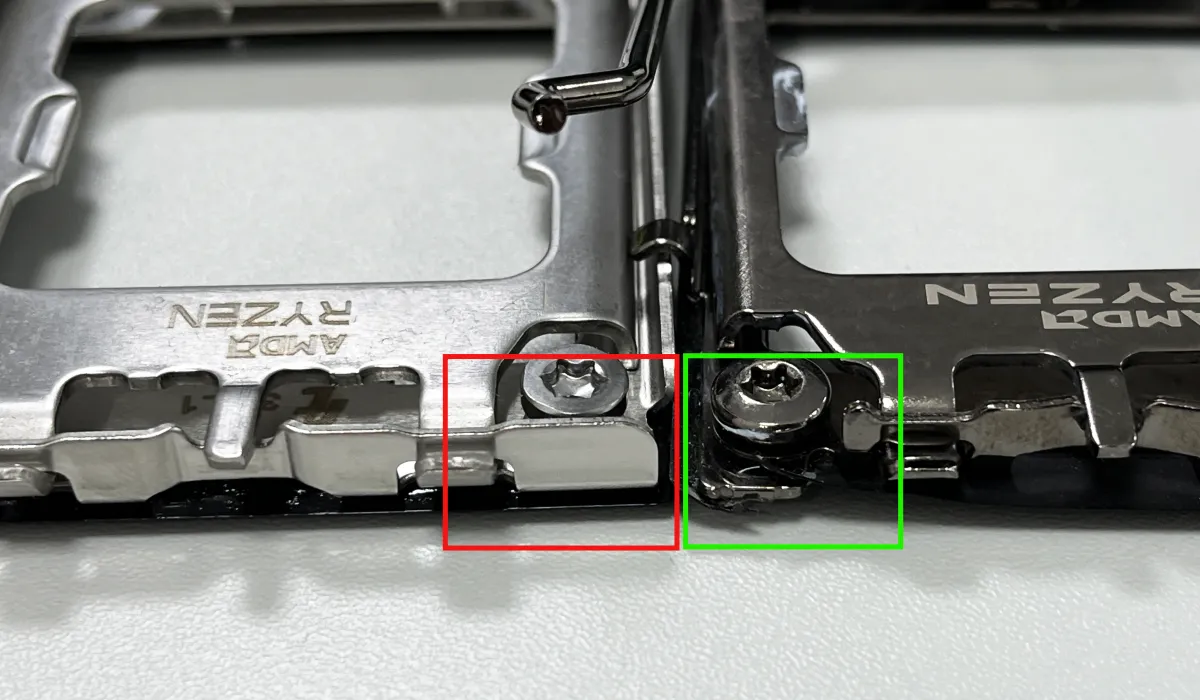

Dieser SAM unterscheidet sich vom ursprünglichen, dunkleren SAM von Lotes durch eine metallisch helle Oberfläche. Der neue SAM besitzt einen verlängerten Bügel an den Schrauben.
Dieser Bügel verhindert, dass das AM5 Adapter & Offset Mounting Kit komplett nach unten (180°) ausgerichtet werden kann.
Dies betrifft in erster Linie CPUs mit zwei CPU-Chiplets, da der thermische Hotspot montagebedingt leicht nach rechts wandert.
Für CPUs mit einem CPU-Chiplet stellt dies kein Problem dar.
| Sockel Hersteller: | AMD |
|---|---|
| Sockel Typ: | AM5 |
| Farbe: | schwarz |
