Jedem Wasserkühler von Thermal Grizzly, sei es ein Mycro Direct-Die-CPU-Kühler oder ein DeltaMate GPU-Block, liegt ein Testprotokoll (Pressure Test Protocol) bei. Das beiliegende Testprotokoll zeigt das individuelle Ergebnis eines Kühlers, das beim Testen festgestellt wurde. Wenn ein Kühler beim Drucklufttest durchfallen sollte, geht er zurück in die Montage, wird demontiert und anschließend neu montiert und getestet.

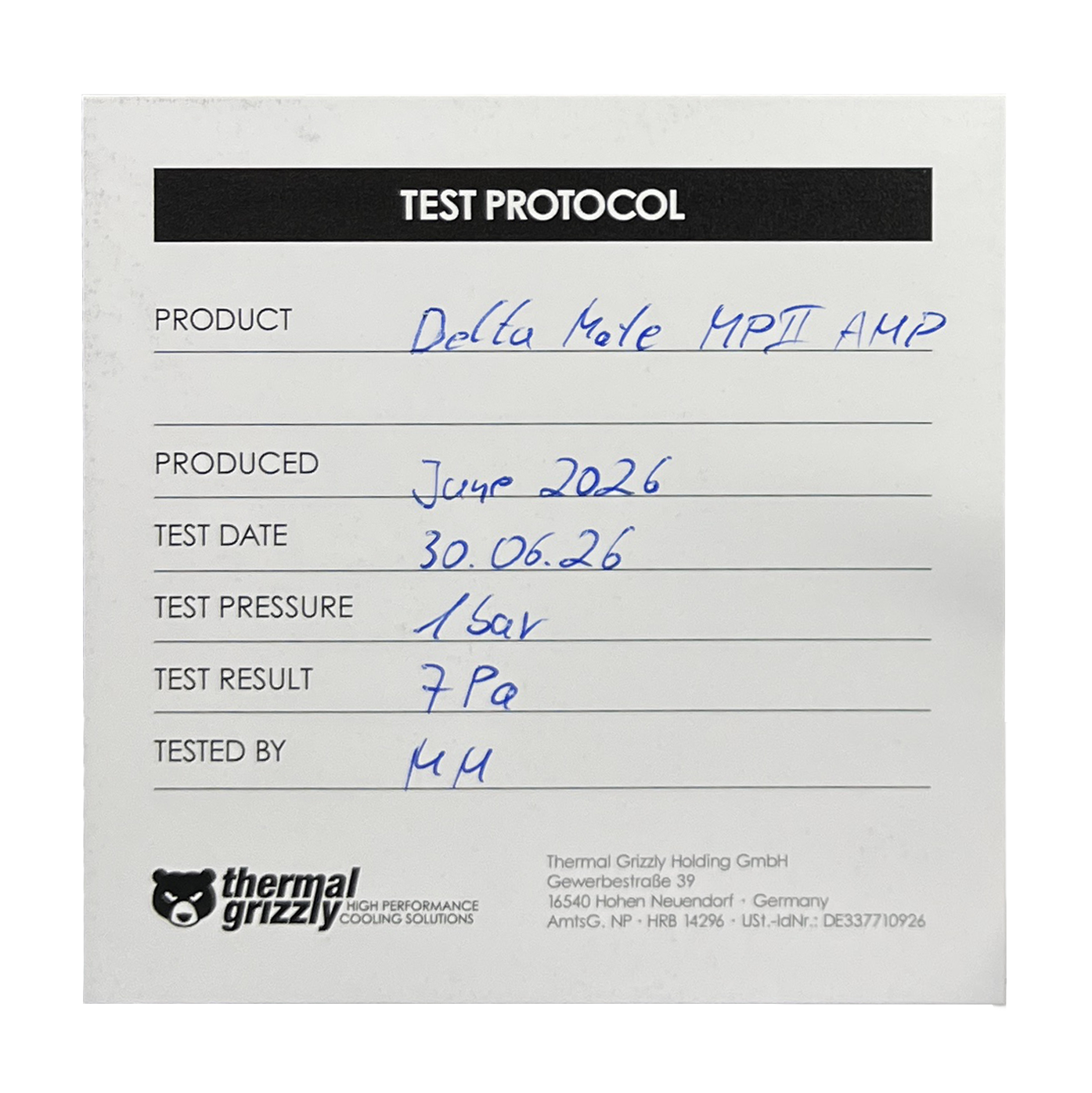

Das Testprotokoll enthält folgende Angaben:
- Product: Das getestete Produkt
- Produced: Datum der Endmontage
- Test Date: Datum des Drucklufttests
- Test Pressure: Der zum Testen verwendete Druck in Bar
- Test Result: Das Testergebnis in Pascal (Pa)
- Tested By: Die Initialen des Testers

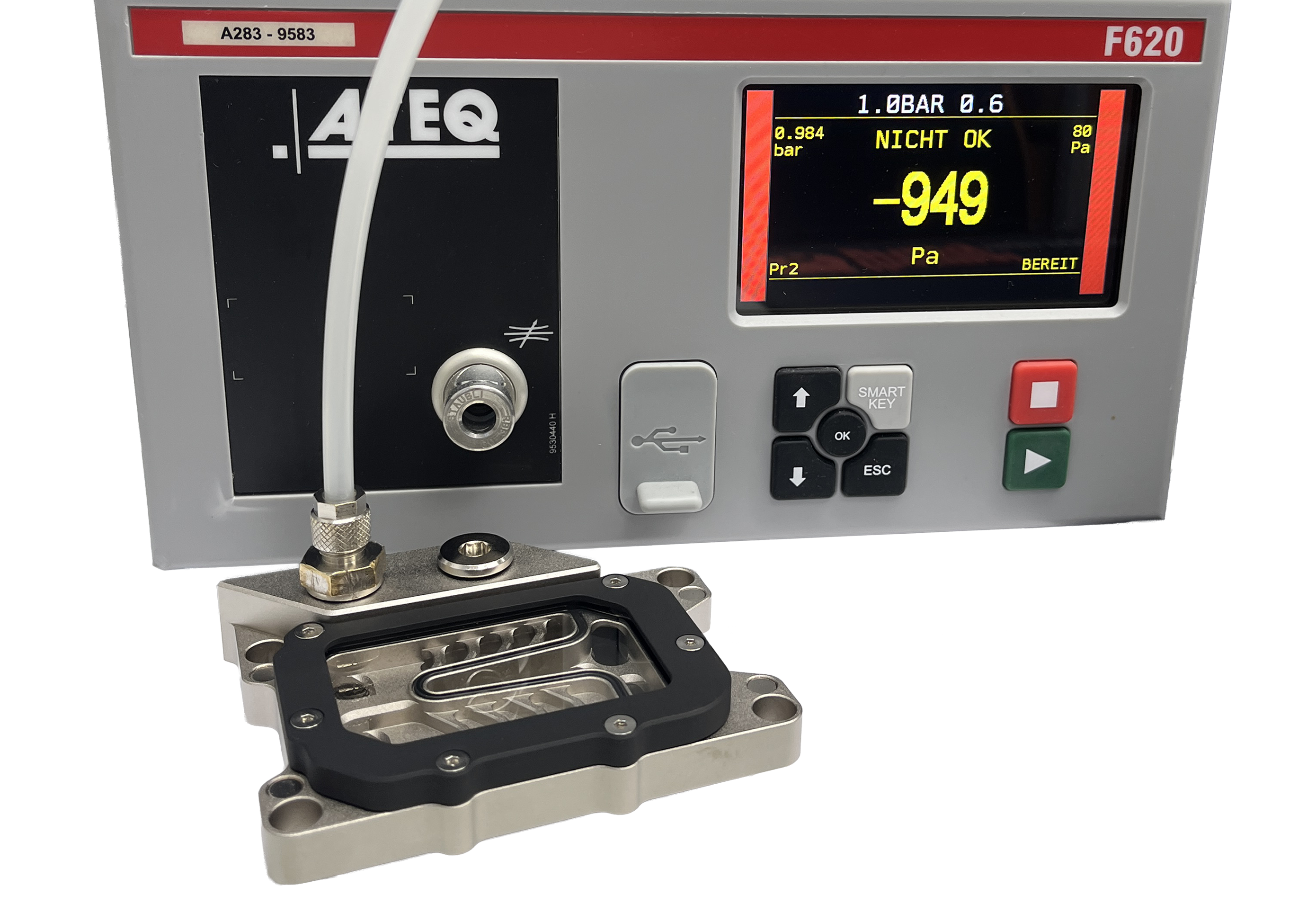

Als Testgerät kommt ein ATEQ F620 Dichtheitsprüfgerät zum Einsatz. Mit dem Gerät wird jeweils eine Differenzdruckmessung durchgeführt:
- Bei DeltaMate-Produkten wird über 5 Sekunden bei 1,0 bar getestet. Grenzwert: 80 Pa (0,8 mbar).
- Bei Mycro-Produkten wird über 15 Sekunden bei 0,6 bar getestet. Grenzwert: 70 Pa (0,7 mbar).
Dieser Druck liegt über dem empfohlenen Wert, der im Custom-Loop einer Wasserkühlung entstehen sollte. In der Branche hat sich ein Druck von etwa 0,5 bar als Maximum etabliert, wobei einzelne Hersteller ihre Komponenten in Tests deutlich höherem Druck aussetzen. Das Testergebnis ist die Differenz zwischen der gemessenen Druckluft zu Beginn und am Ende des Tests. Die Messgenauigkeit der Druckabfallmessung beträgt ± (1 % von X + 10 Pa).
Druck, und auch Luftdruck, ist nach dem Pascalschen Prinzip die allseitige Wirkung eines Gases oder einer Flüssigkeit und wirkt als flächenverteilte Kraft als mechanischer Druck, der in alle Raumrichtungen als gleichermaßen wirkende Normalspannung wirkt. Im Falle eines Custom-Loops also Luft, z. B. beim Leak Test, oder Kühlflüssigkeit mit einem geringen Luftanteil im Loop. In der Strömungsmechanik oder Thermodynamik spielt Druck eine wichtige Rolle und kommt dementsprechend auch bei einer Custom-Wasserkühlung zum Tragen.
Als physikalische Einheit für den Druck wird in der Physik, der Chemie und der Technik Bar als Einheitenname verwendet, während „bar“ das Einheitenzeichen ist. Das Internationale Einheitensystem verwendet Pascal (Pa) als Maßeinheit für den Druck. Zur Umrechnung gilt: 1 bar = 100.000 Pa = 100 kPa = 0,1 MPa
Wird ein GPU-Wasserkühler über 5 Sekunden bei 1,0 bar getestet und bleibt das Ergebnis unter dem Grenzwert von 80 Pa (0,8 mbar), gilt der Test als bestanden. Der Druck im Kühler ist demnach um weniger als 0,0008 bar gefallen. Das ist ein sehr geringer Wert und entspricht weniger als 0,08 % des Testdrucks oder einer 8 mm hohen Wassersäule. Ein handelsüblicher Reifendruckmesser könnte diesen Wert nicht messen.
Die von unseren Ingenieuren gewählten Parameter des Drucklufttests decken die maximal zu erwartenden Druckverhältnisse innerhalb eines Custom-Loops ab und überschreiten diese im Fall der DeltaMate-Kühler deutlich. Wasserkühler von Thermal Grizzly sind für einen Betriebsdruck von maximal 0,6 bar im Custom-Loop freigegeben. Wenn Bauteile anderer Hersteller im Loop verwendet werden, sind die entsprechenden Angaben des Herstellers zum Betriebsdruck zu beachten. Wenn der Betriebsdruck überschritten wird, kann dies zu Beschädigungen an den Komponenten des Wasserkreislaufs führen und fatale Konsequenzen mit sich bringen:
- Bei zu großem Druck können Tubes von den Fittings gerissen werden.
- Es kann zu Verformungen der Komponenten kommen, welche die Dichtigkeit negativ beeinflussen.
- Lötstellen, Kammern oder Gewinde-Dichtflächen von Radiatoren können beschädigt werden.
