NEU: TG Caliper
Der TG Caliper ist ein preiswerter, digitaler Messschieber aus hochhartem, rostfreiem ABS-Kunststoff, der die wichtigsten Funktionen zum Messen im PC-Selbstbau-Segment ausreichend abdeckt. Der Messbereich liegt bei maximal 150 mm / 6 inch. Eine ergonomisch geriffelte Daumenrolle erleichtert das Hantieren der Schieblehre. Die gemessenen Werte werden wahlweise im metrischen oder imperialen System auf dem LC-Display mit einer Auflösung/Ablesung von 0,1 mm / 0,01 inch und einer Genauigkeit von ±0,2 mm / 0,01 inch angezeigt. Mit einer Zero-Funktion können zwei zu vermessende Werte einfach miteinander verglichen werden. Für den Betrieb wird eine LR44-Batterie benötigt, von denen zwei im Lieferumfang enthalten sind. Der Messschieber ist staub- und spritzwassergeschützt (IP54).
- Anzeige auf LC-Display in mm/in
- Außen-, Innen-, Stufen- und Tiefenmaß
- Hergestellt aus hochhartem ABS-Kunststoff
- ZERO-Funktion & ergonomische Handhabung
- Staub- und spritzwassergeschützt (IP54)
- Inkl. Batterien
Messen mit dem TG Caliper
Der TG Caliper ist ein Messwerkzeug, das beispielsweise für das Messen der Dicke von Wärmeleitpads oder der Länge von Schrauben verwendet werden kann. Weitere typische Messungen sind das Bestimmen der Innen- und Außendurchmesser sowie der Wandstärke von Soft- und Hardtubes. Hier ein paar Tipps und Tricks für den richtigen Umgang mit dem Messschieber:
Vermessen von Schrauben:

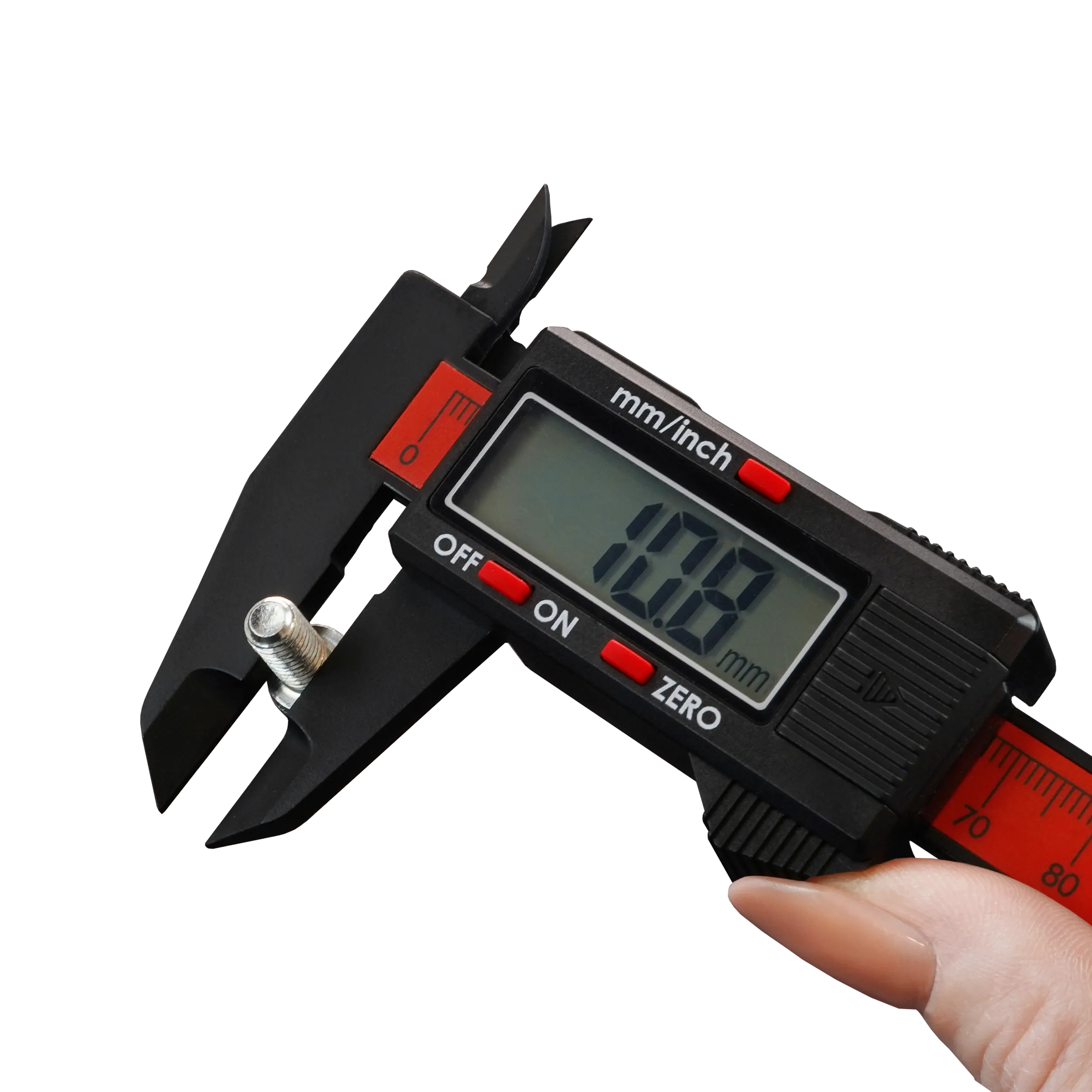

Neben dem Messen des Durchmessers einer Schraube unter Verwendung des Außenmessschenkels kann mit einem Messschieber die Länge der Schraube bestimmt werden. Hierbei ist folgendes zu beachten:

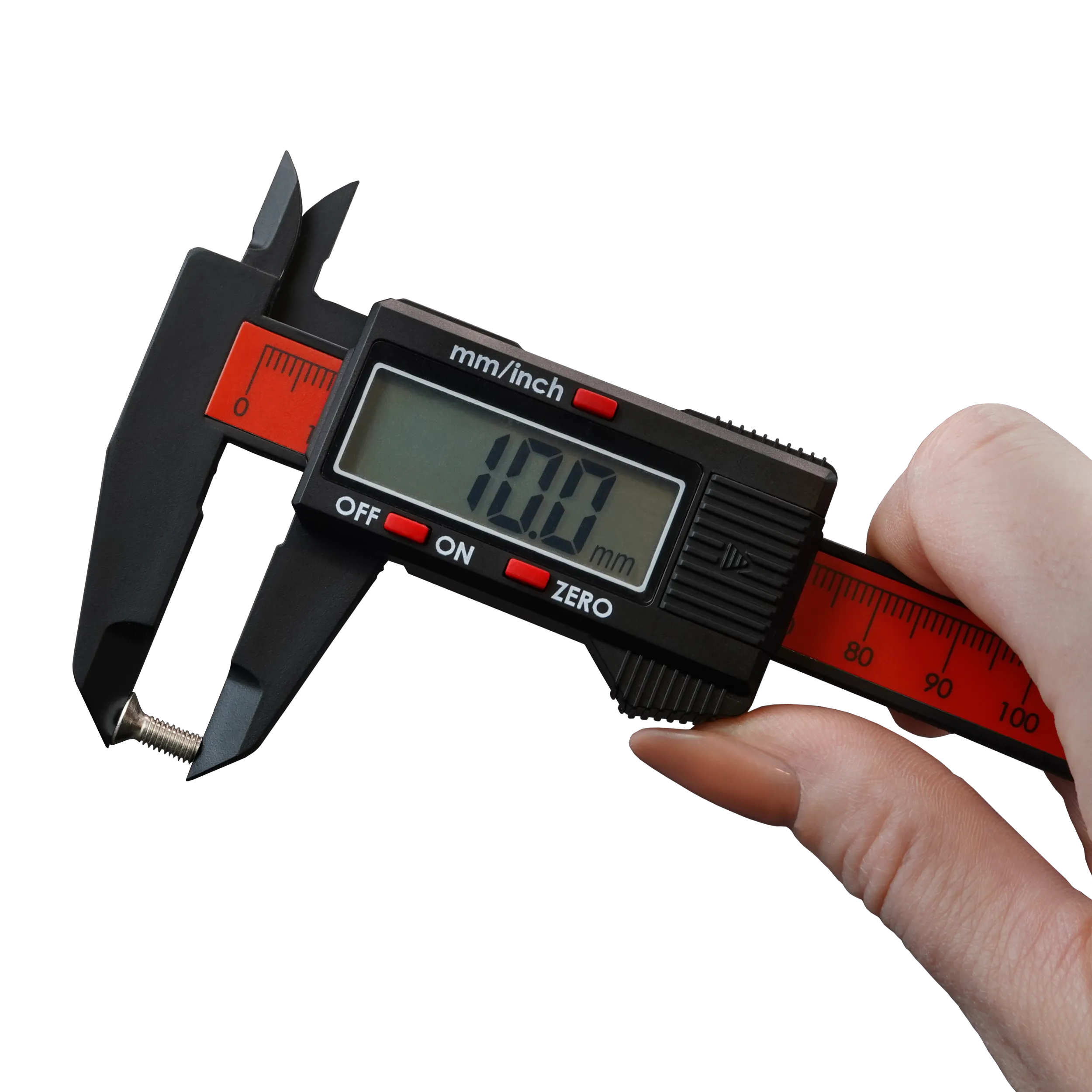

- Bei Senkkopfschrauben wird mit Hilfe des Außenmessschenkels die gesamte Länge der Schraube gemessen.

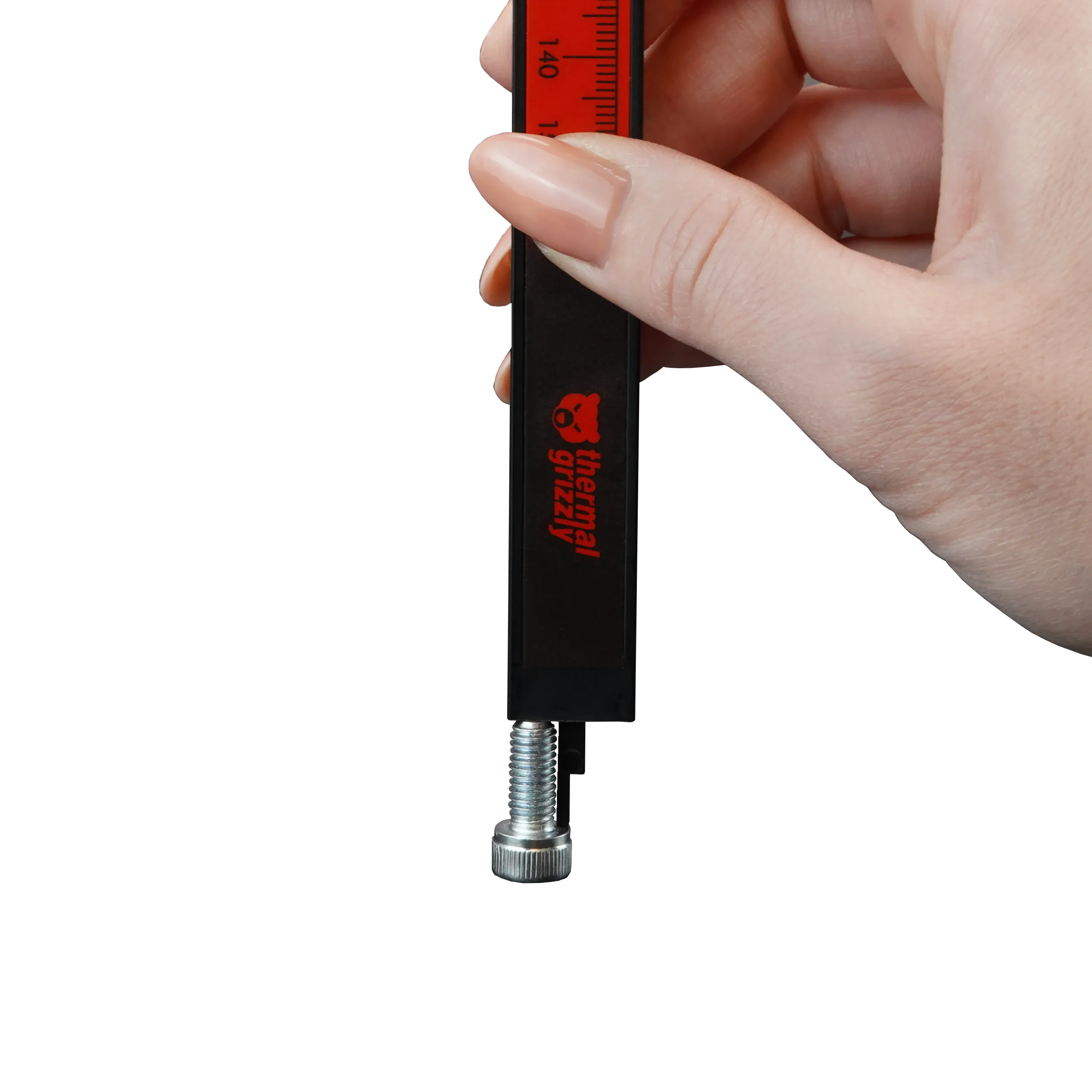

- Bei Zylinderkopfschrauben wird der Tiefenmaßstab verwendet, um die Länge der Schraube ab dem Zylinderkopf zu messen.
Vermessen von Soft- und Hardtubes:
Soft- oder Hardtubes werden oft unter Verwendung der imperialen Maßeinheiten gefertigt, sodass es beim umrechnen in das metrische System zu Rundungsfehlern kommen kann. Beim Bau einer Custom-Wasserkühlung kann es daher von Vorteil sein, die tatsächlichen Abmessungen zu überprüfen. Hierbei ist ein digitaler Messschieber ein gutes Werkzeug:

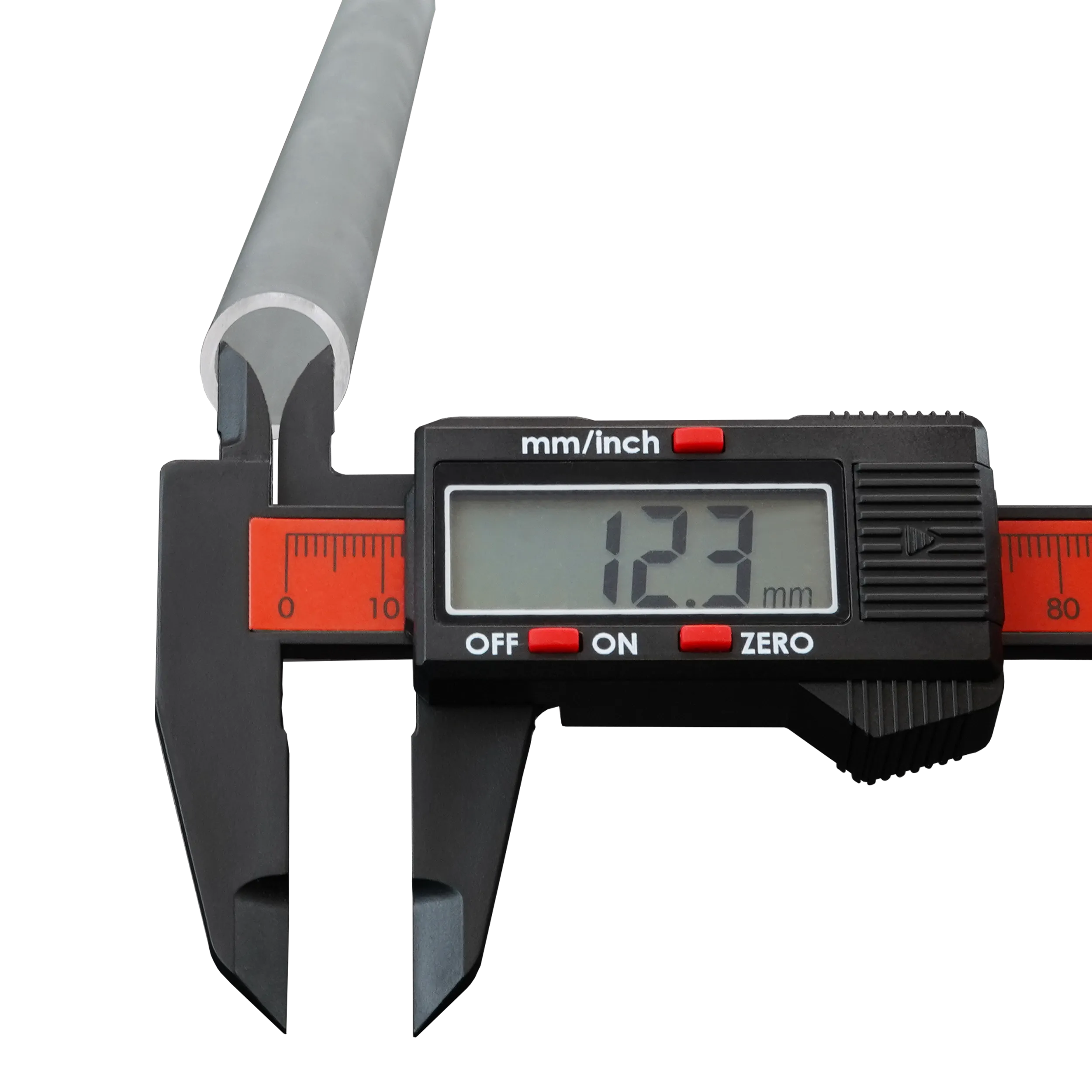

- Innendurchmesser: Beim Bestimmen des Innendurchmessers werden die Messspitzen Innenmessschenkel im Inneren der Tube platziert.

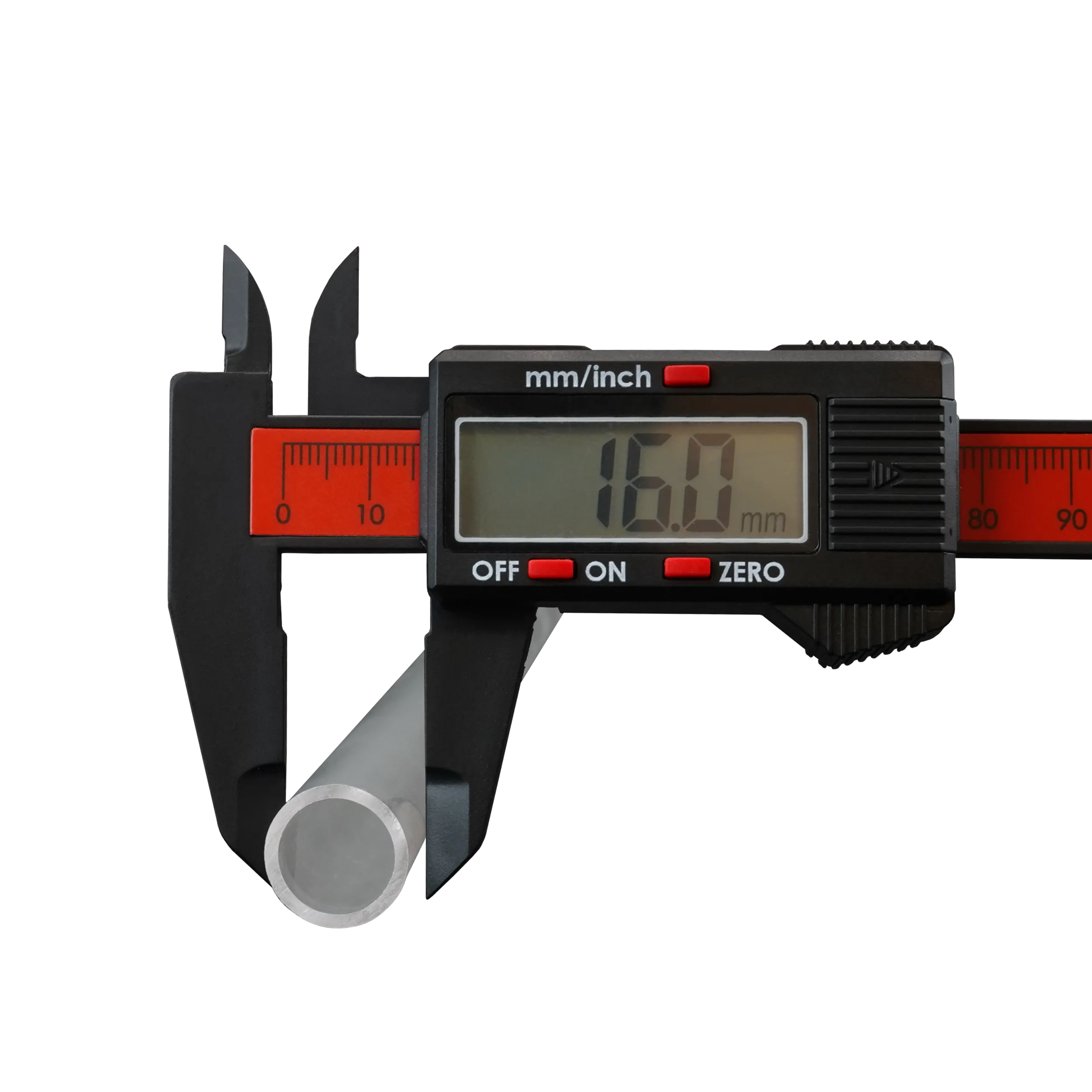

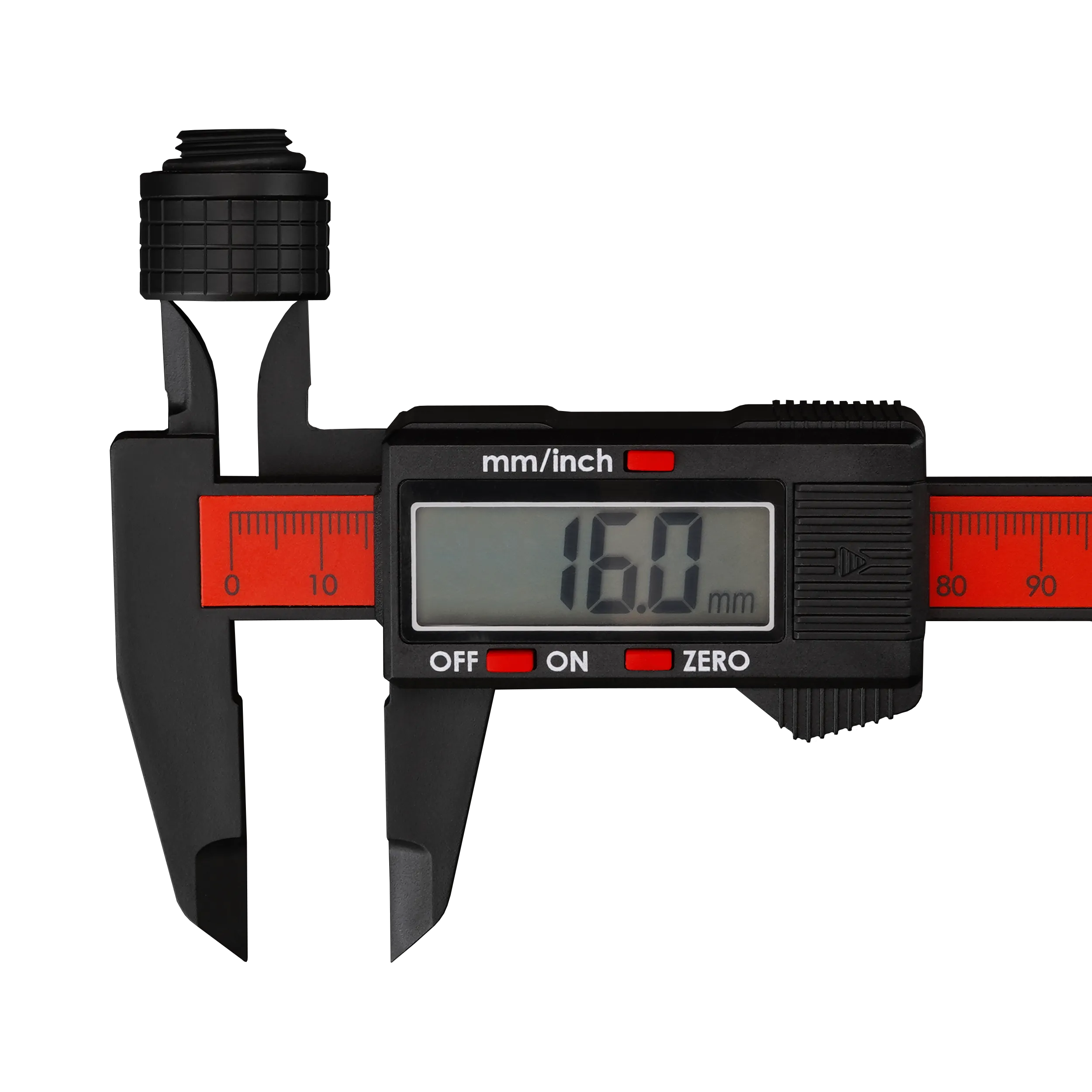

- Außendurchmesser: Der Außendurchmesser wird unter Verwendung der Messflächen des Außenmessschenkels bestimmt.
- Wandstärke: Zum Messen der Wandstärke einer Soft- oder Hardtube wird eine Messspitze des Außenmessschenkels in der Tube und eine außerhalb der Tube angesetzt.
Messen der Dicke von Wärmeleitpads:
- Beim Vermessen von Wärmeleitpads ist Sorgfalt wichtig, um ein genaues Ergebnis zu erhalten.
- Das verwendete Pad vom Kühler, der Grafikkarte oder der M.2-SSD vorsichtig abnehmen und großflächig mit den flachen Backen im hinteren Bereich des Messschiebers messen, nicht mit der schmalen Messkante im vorderen Bereich (siehe Grafik).
- Den Messschieber nur leicht anlegen. Nicht stark drücken oder große Kraft aufwenden, da das Pad sonst zusammengedrückt und das Messergebnis verfälscht wird.
- Mehrere Messpunkte auf der Pad-Fläche prüfen und den Mittelwert verwenden.
