DeltaMate Quick Disconnect

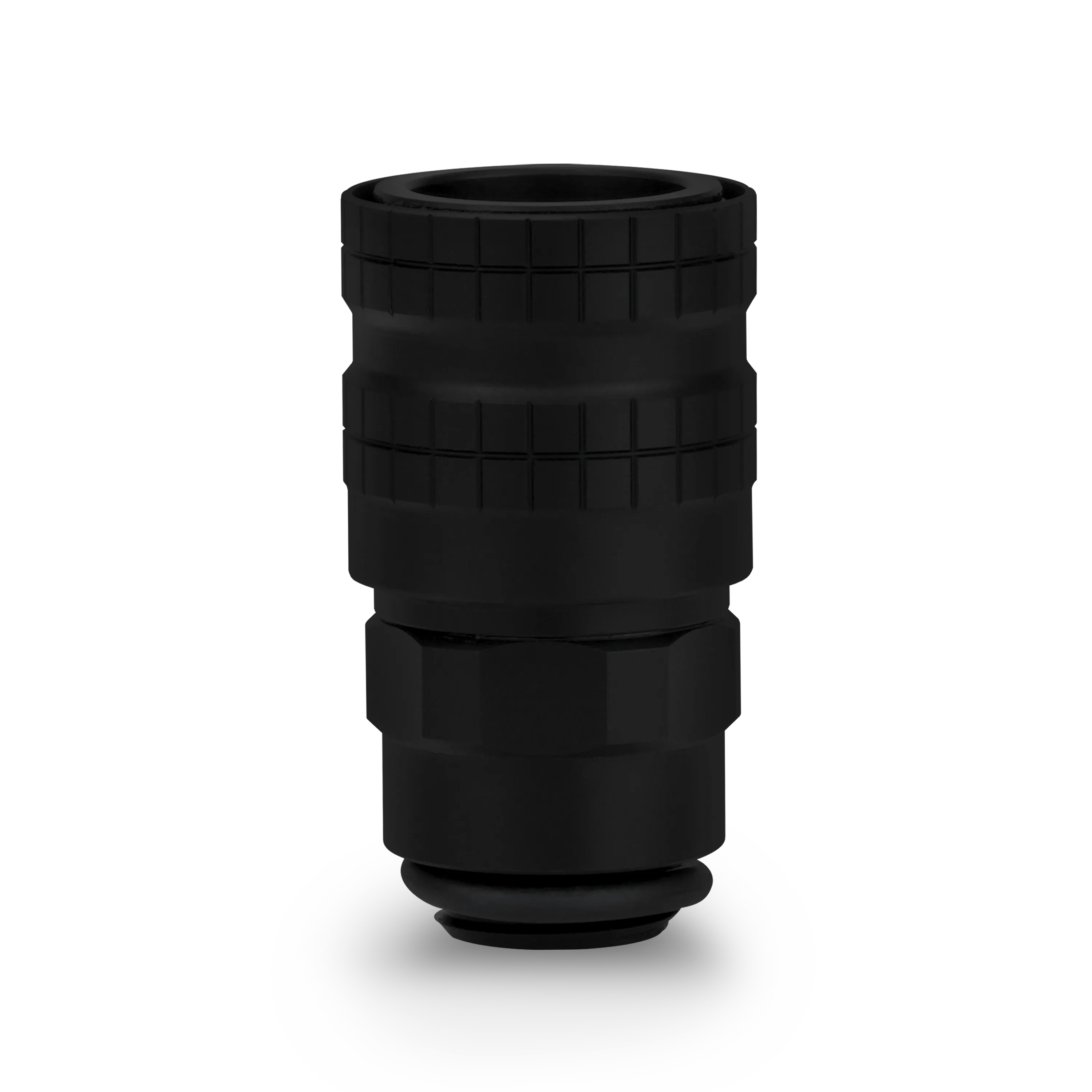

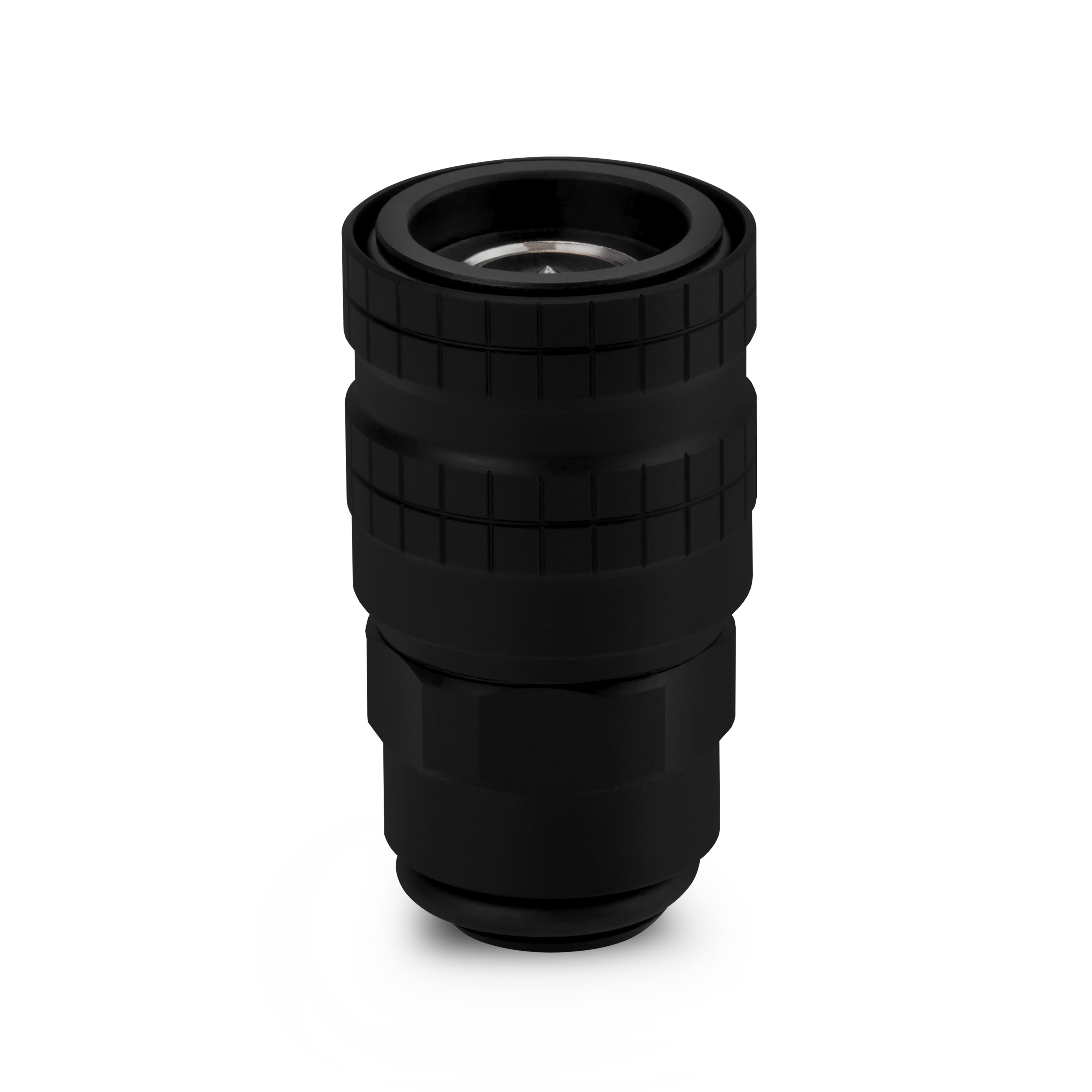

Produktinformationen "DeltaMate Quick Disconnect Female - M - Schwarz"
Die DeltaMate-Fittings sind Wasserkühlungs-Schlauchanschlüsse für die einzelnen Komponenten einer Custom-Wasserkühlung. In gewohnter Thermal-Grizzly-Qualität werden die Fittings maschinell aus Messing hergestellt. Messing bietet als Legierung aus Kupfer und Zink den Vorteil, dass es anodisch kompatibel mit anderen Metallen und dabei sowohl härter als auch korrosionsbeständiger als Kupfer ist. Die Dichtungsringe (O-Ringe) werden aus dem besonders elastischen sowie Ozon- und UV-beständigen EPDM (Ethylen-Propylen-Dien-Kautschuk) gefertigt. Das robuste Design der DeltaMate-Fittings ermöglicht die Montage mit einem 8-mm-Innensechskantschlüssel. Der einheitliche Außendurchmesser aller DeltaMate-Anschlüsse ermöglicht eine nahtlose Integration der einzelnen Produkte.
Allgemeine Informationen

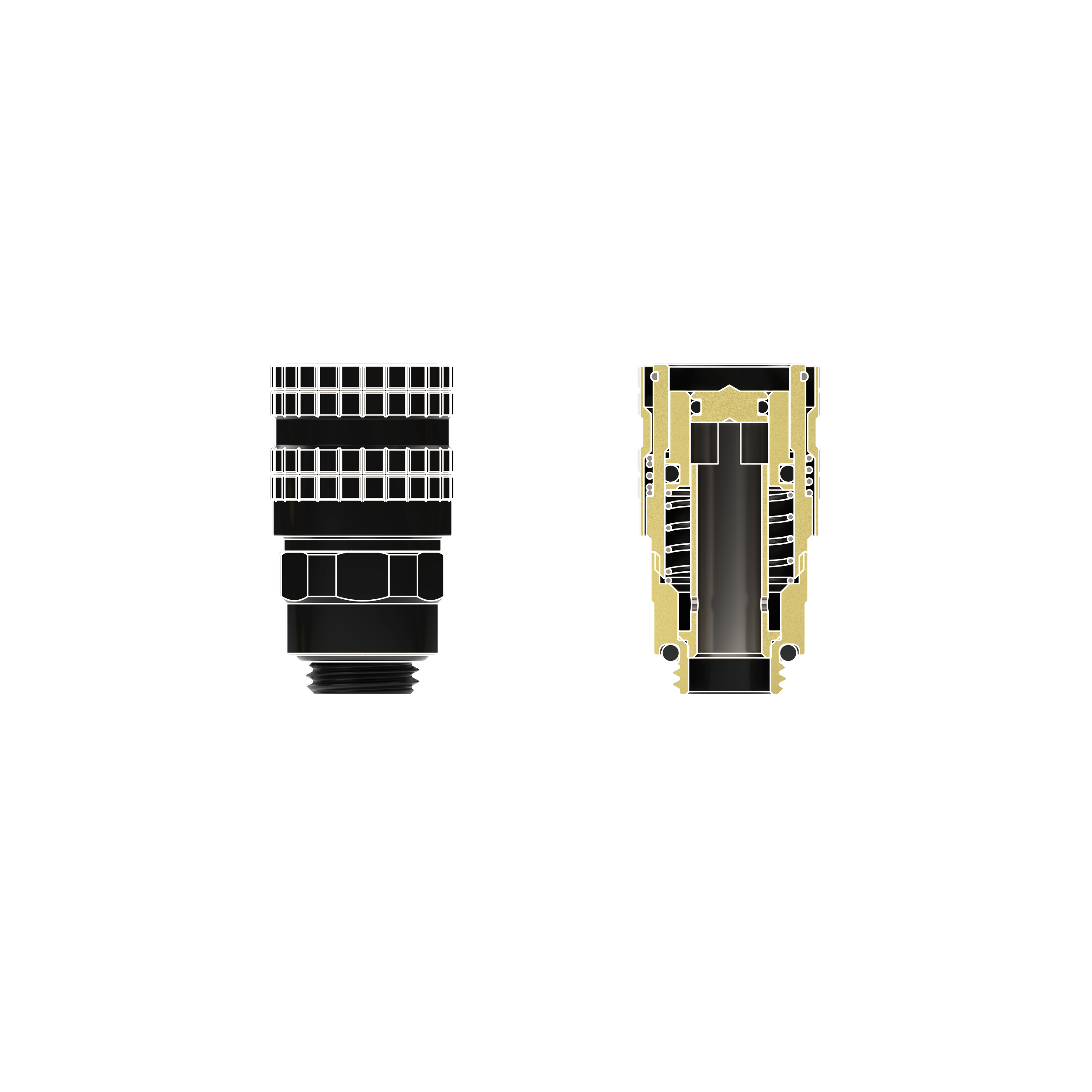

Die DeltaMate Quick Disconnect (QDC) sind tropffreie Schnellkupplungen mit integrierter Absperrfunktion und vakuumgestütztem Auslaufschutzdesign. Die Innengeometrie der QDCs ist auf einen hohen Durchfluss optimiert und minimiert den Durchflusswiderstand. Das Fitting DeltaMate Quick Disconnect Female - M verfügt über einen weiblichen (female) QDC-Anschluss und ein G1/4"-Außengewinde. Für eine QDC-Kupplung werden jeweils ein Fitting mit männlichem (male) QDC-Anschluss und ein Fitting mit weiblichem (female) QDC-Anschluss benötigt. Für ein edles Finish werden die Fittings mit einer mattschwarzen Chrombeschichtung versehen.
Eigenschaften
- Tropffreie Schnellkupplung
- Integrierte Absperrfunktion und vakuumgestütztes Auslaufschutzdesign
- Verriegelungsmechanismus zum Einrasten durch Drücken und Lösen durch Schieben
- Erhältlich in den Varianten G1/4” Außen- und Innengewinde für vollständige Kompatibilität im Kreislauf
- Die auf hohen Durchfluss ausgelegte Innengeometrie minimiert den Durchflusswiderstand und gewährleistet gleichzeitig eine zuverlässige Abdichtung
- Präzisionsgefertigte Messingkonstruktion für Langlebigkeit und nahtlose Integration
Warum sind QDCs besonders?
Schnellkupplungen sind spezielle Fittings, die einen schnellen Austausch von Komponenten in einem Wasserkühlungskreislauf ermöglichen. Sie sind daher insbesondere für Content Creator eine große Hilfe, da beispielsweise beim Austausch einer Grafikkarte in einem Test-Setup mit Custom-Loop nicht der komplette Loop entleert werden muss. Darüber hinaus werden sie von PC-Enthusiasten häufig genutzt, um externe Radiatoren in den Loop zu integrieren. Jede Kupplung besteht aus einer Steckerhälfte (Male) und einer Buchsenhälfte (Female), die beide jeweils mit Außengewinde (M) und Innengewinde (F) erhältlich sind.
Auch wenn QDCs, wie oben erwähnt, mehrere Vorteile wie Zeitersparnis oder zusätzliche Möglichkeiten zur Integration weiterer Radiatoren bieten, bringen sie auch Nachteile mit sich. QDCs bestehen aus mehreren kleineren Bauteilen, die präzise gefertigt und anschließend von Hand montiert werden müssen, was im Vergleich zu herkömmlichen Fittings zu höheren Herstellungskosten führt. Zudem kann es aufgrund ihrer Funktion zu einem leichten Druckabfall kommen, wodurch der Wasserfluss stärker eingeschränkt wird als bei normalen Fittings. Es empfiehlt sich daher, nur so viele QDCs zu verwenden, wie tatsächlich benötigt werden.
QDCs und Wasserblöcke
Für das schnelle Austauschen von Grafikkarten in wassergekühlten Test-Benches empfehlen wir, Richtungspaare aus einer Version mit G1/4-Zoll-Außengewinde (M) und einer mit G1/4-Zoll-Innengewinde (F) zu bilden. Dies verhindert eine versehentliche Umkehrung der Durchflussrichtung und sorgt dafür, dass beide Ventile beim Trennen das Kühlmittel zurückhalten: wasserblockseitig für den Intake ein DeltaMate Quick Disconnect Female - M und schlauchseitig ein DeltaMate Quick Disconnect Male - F. Für den Outtake dann entsprechend wasserblockseitig ein DeltaMate Quick Disconnect Male - M und schlauchseitig ein DeltaMate Quick Disconnect Female - F. Für die schlauchseitigen QDCs wird zudem ein DeltaMate ST-Fitting (ST13 oder ST16) benötigt, um den Schlauch anzuschließen.
QDCs zum Verbinden von Schläuchen
Wenn QDCs verwendet werden sollen, um zwei Schläuche miteinander zu verbinden, sollten auf beiden Seiten der Schnellkupplungsverbindung QDCs mit Innengewinde (F) verwendet werden, damit Standard-Fittings für die Schläuche an den QDC-Enden montiert werden können. In Flussrichtung des Loops sollten an allen QDC-Verbindungen die gleichen Stecker- (Male) und Buchsenhälften (Female) eines QDC-Paares verwendet werden. Für eine QDC-Verbindung werden je zwei DeltaMate Quick Disconnect Male - F und DeltaMate Quick Disconnect Female - F sowie vier DeltaMate ST-Fittings (ST13 oder ST16) benötigt.
| Farbe: | mattschwarz |
|---|---|
| Gewinde: | G1/4" Außen |
| Material: | EPDM-Gummi, Messing |
