TG Kapton Insulation Sheet Black Edition

TG Kapton Insulation Sheet

Kapton Insulation Sheet ist eine Montagehilfe für elektrisch leitfähige Wärmeleitmittel (Thermal Interface Material, TIM). Es eignet sich hervorragend zum Abkleben von Bauteilen wie SMDs auf einer CPU oder GPU, wenn diese mit Conductonaut-Flüssigmetall, Carbonaut oder KryoSheet verwendet werden sollen.

8,90 €

Inhalt: 1444 mm² (0,62 € / 100 mm²)

Preise inkl. MwSt. zzgl. Versandkosten

Farbe

Gelb

Schwarz

Menge

50 Stk.

EAN: 4260711992223

MPN: TG-KIS-B-10-60-50

Produktinformationen "TG Kapton Insulation Sheet Black Edition"

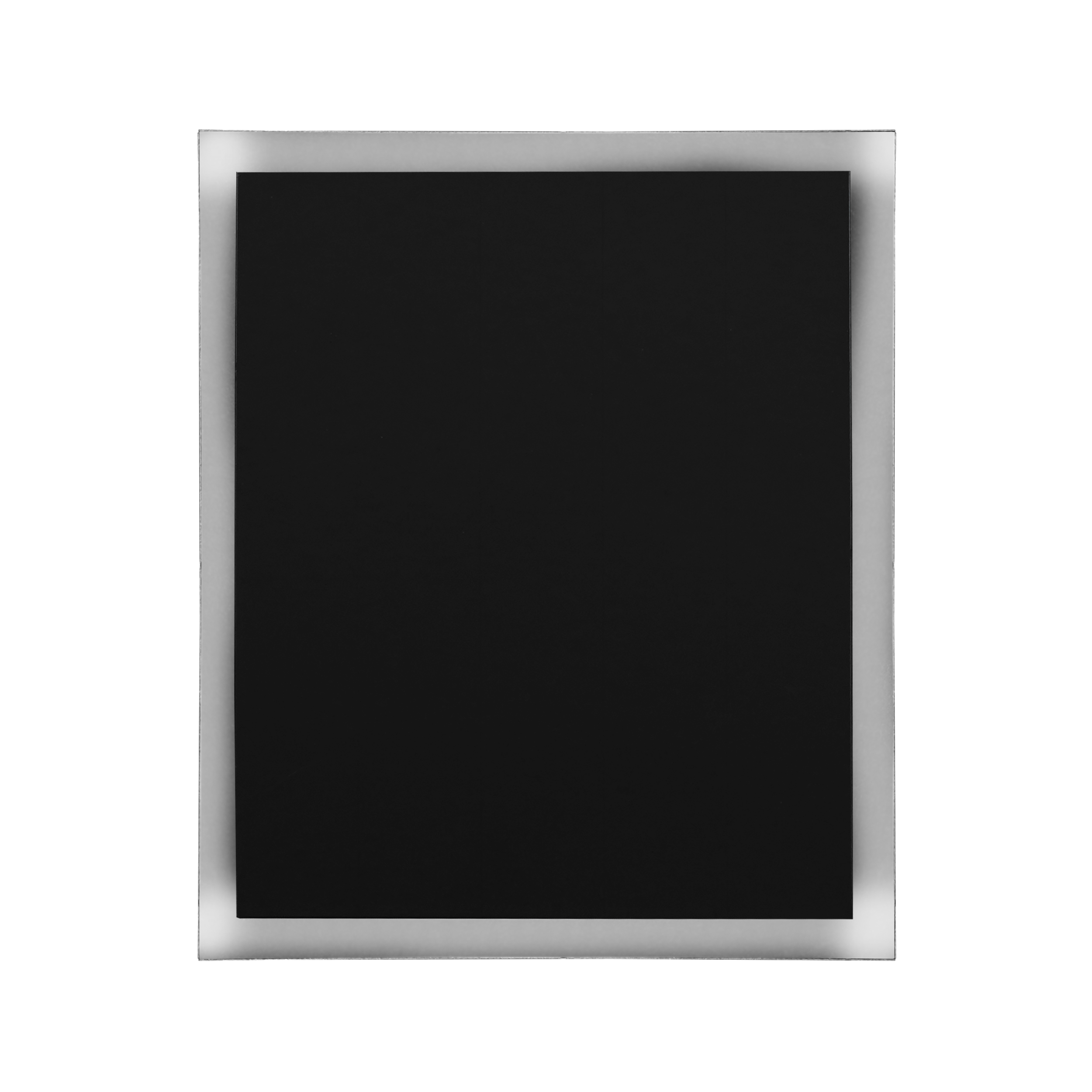

Kapton Insulation Sheet Black Edition ist eine Polyamidfolie, die bei hohen Temperaturen bis 260 Grad Celsius verwendet werden kann und fungiert als Montagehilfe für elektrisch leitfähige Wärmeleitmittel (Thermal Interface Material, TIM).

Black Edition: Dünner, stärker und ideal für präzises Abkleben

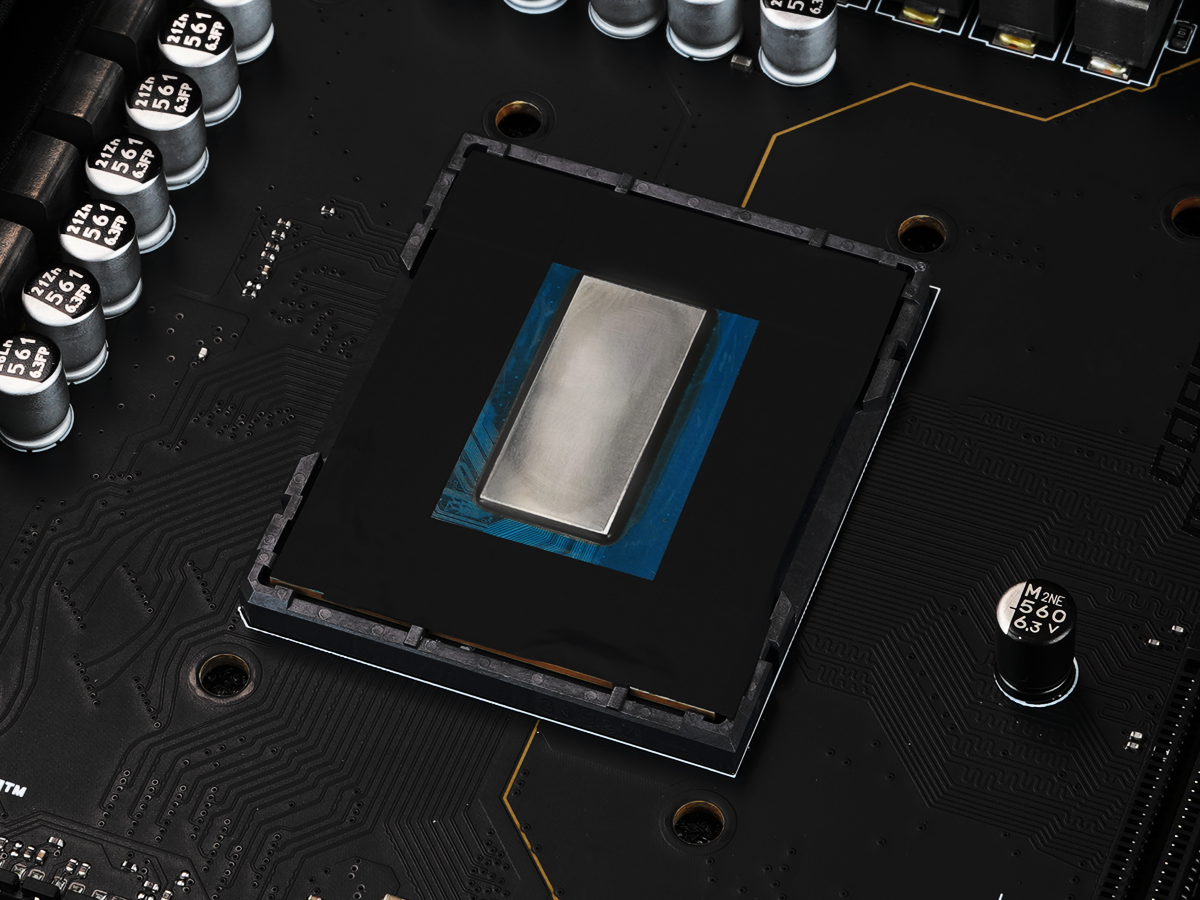

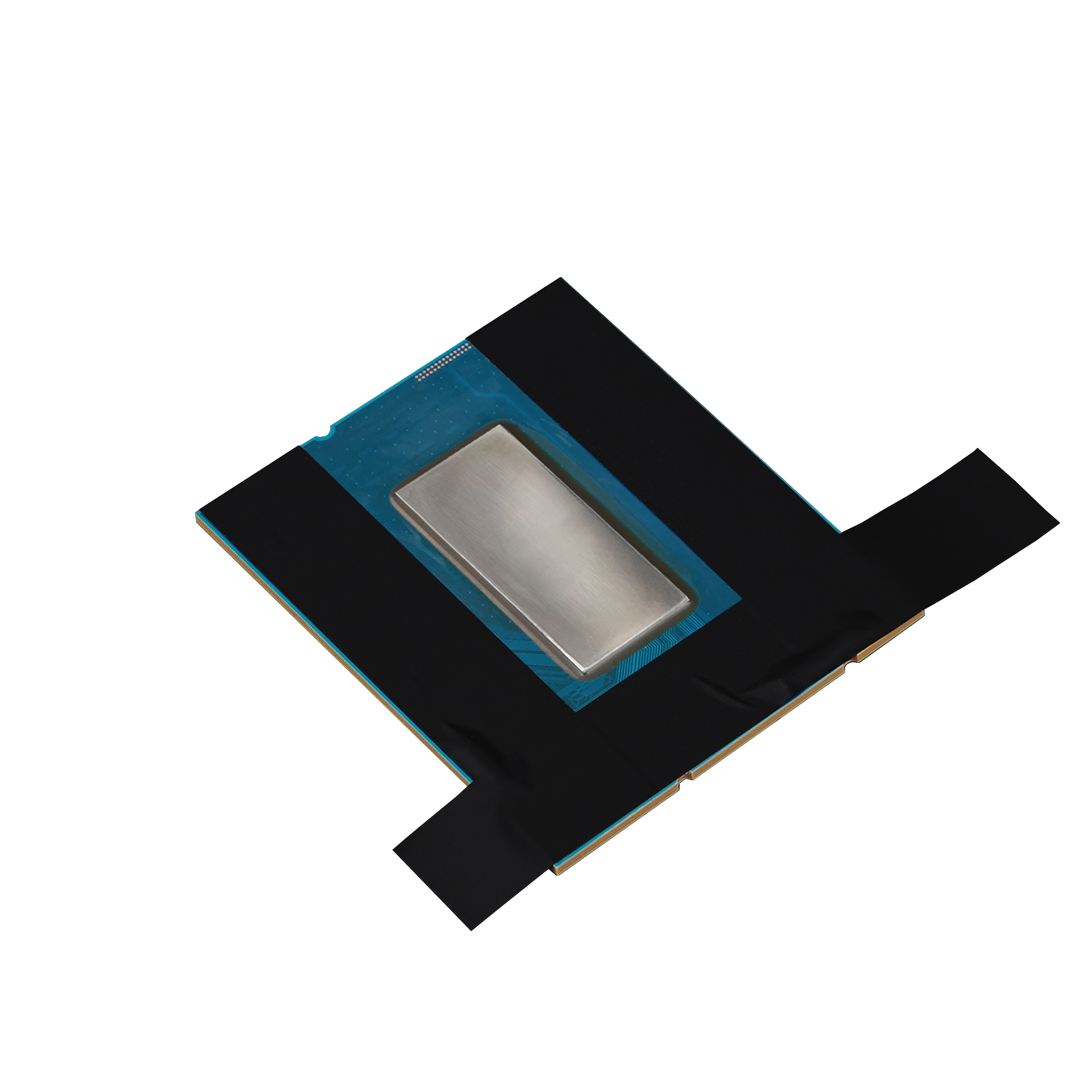

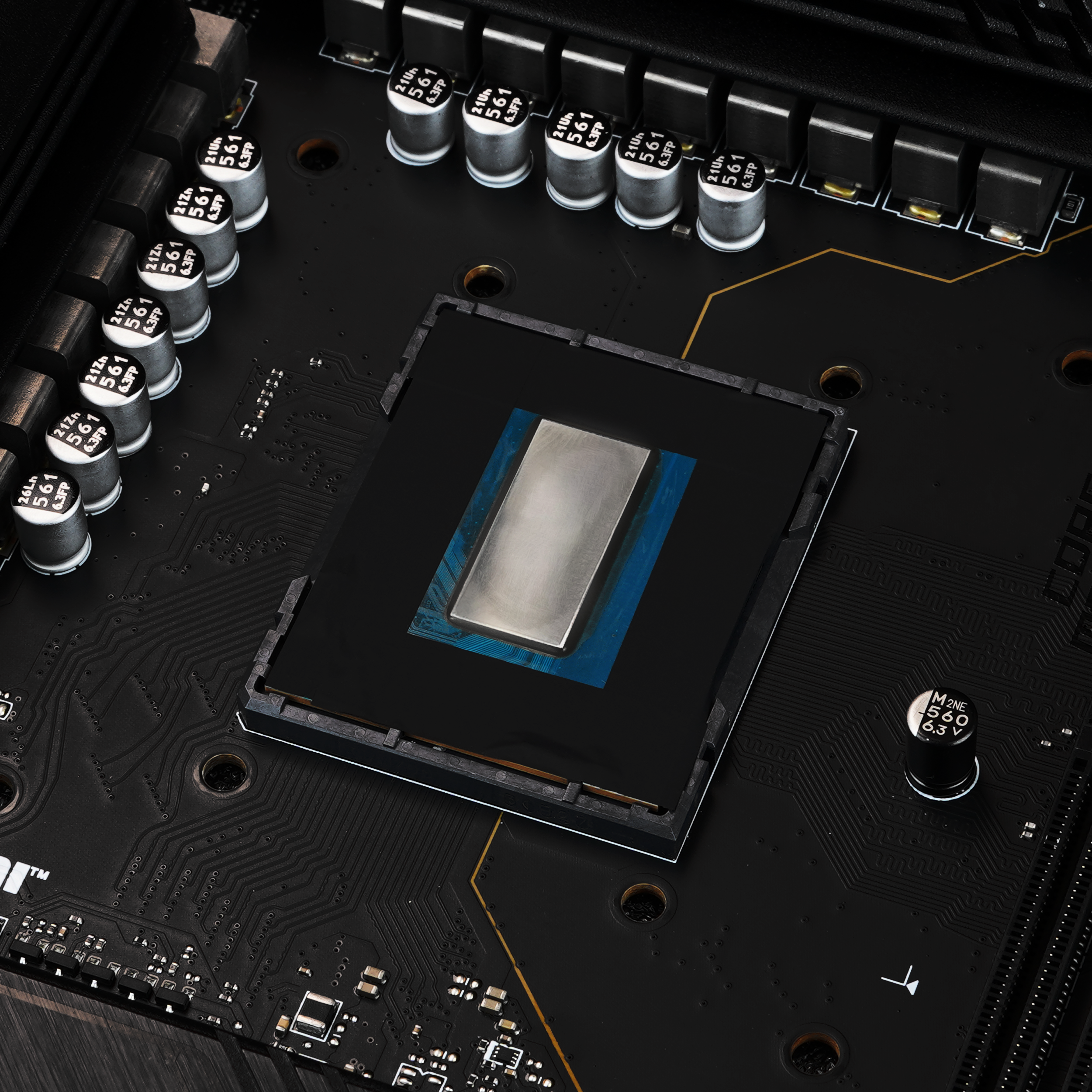

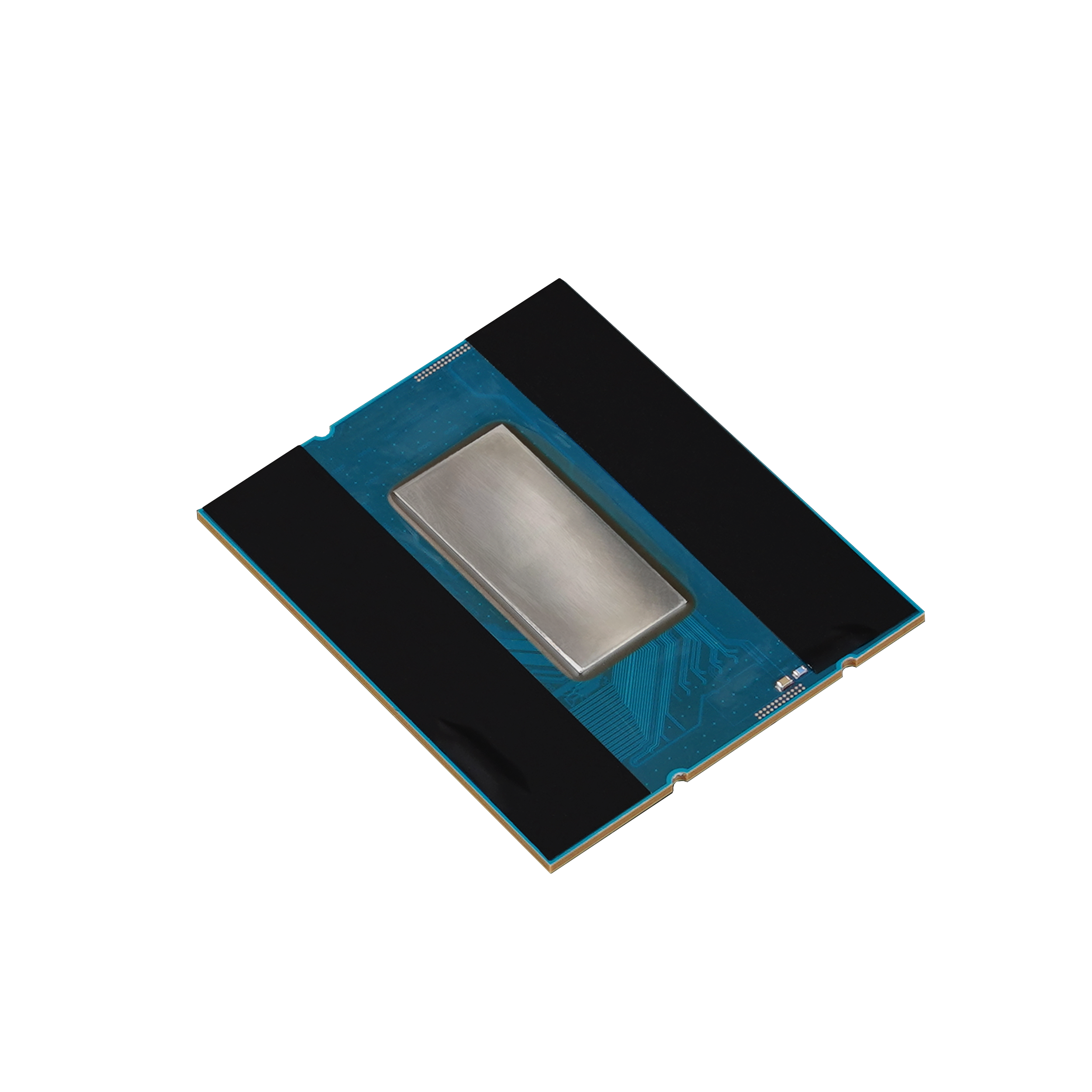

Es eignet sich hervorragend zum Abkleben von Bauteilen wie SMDs auf einer CPU oder GPU, wenn diese mit Conductonaut-Flüssigmetall, Carbonaut oder KryoSheet verwendet werden sollen. Im Vergleich zum normalen Kapton Insulation Sheet ist die Black Edition etwas dünner (30µm statt 40µm) und verfügt über eine deutlich höhere Durchbruchspannung von 5 kV. Kapton Insulation Sheet Black Edition wird abgepackt in 10 Folien zu je 5 Kapton-Klebestreifen ausgeliefert. Jeder einzelne Klebestreifen ist 10 Millimeter breit und 60 mm lang, bei einer Dicke von 30µm. Es wird empfohlen, die Kontaktfläche, auf denen das Insulation Sheet aufgeklebt wird, gründlich zu reinigen (z.B. Isopropanol).

Eigenschaften

50 Klebestreifen 10×60 mm
Dicke von 30 µm
Elektrisch isolierend
Max. Temperatur: 260 °C
Durchbruchspannung (Breakdown Voltage): über 5 kV
Klebefläche vorher reinigen!

Lieferumfang:

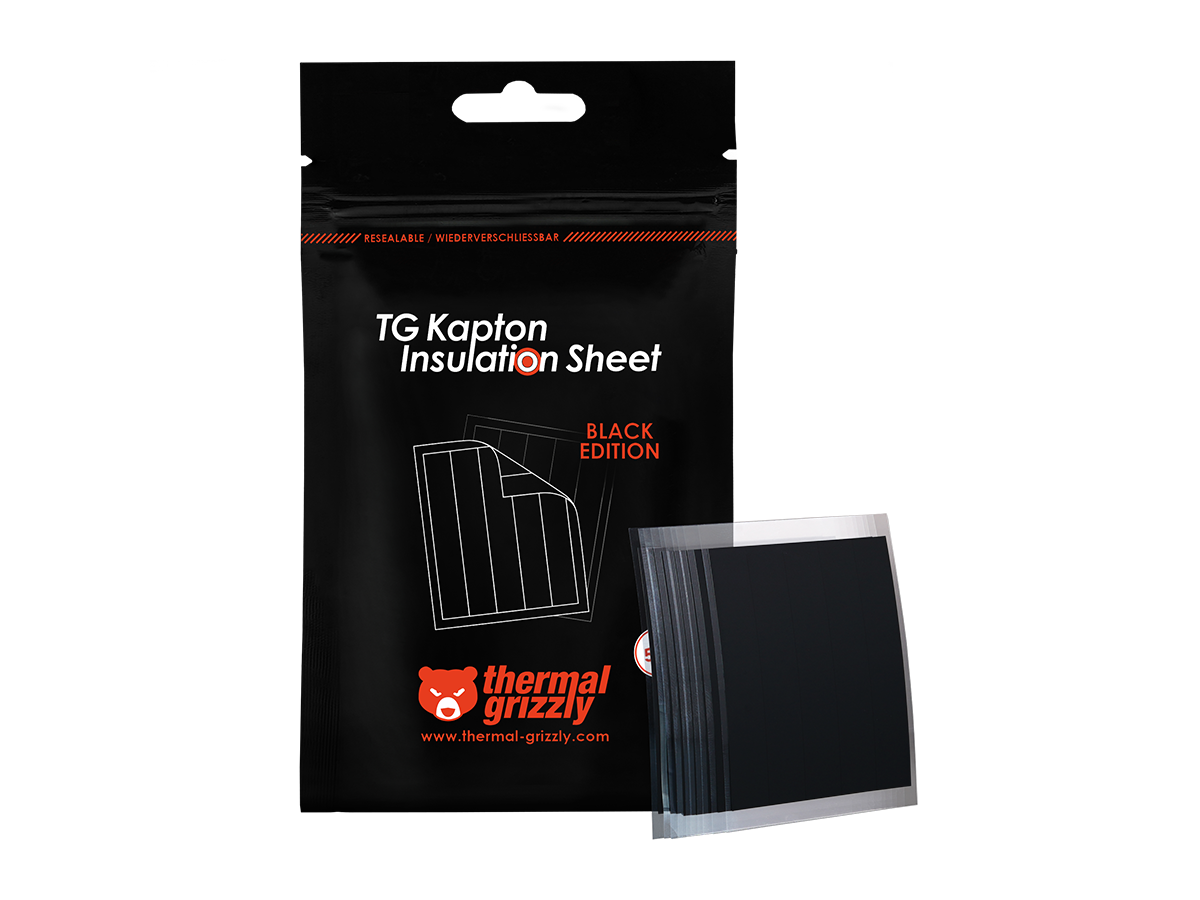

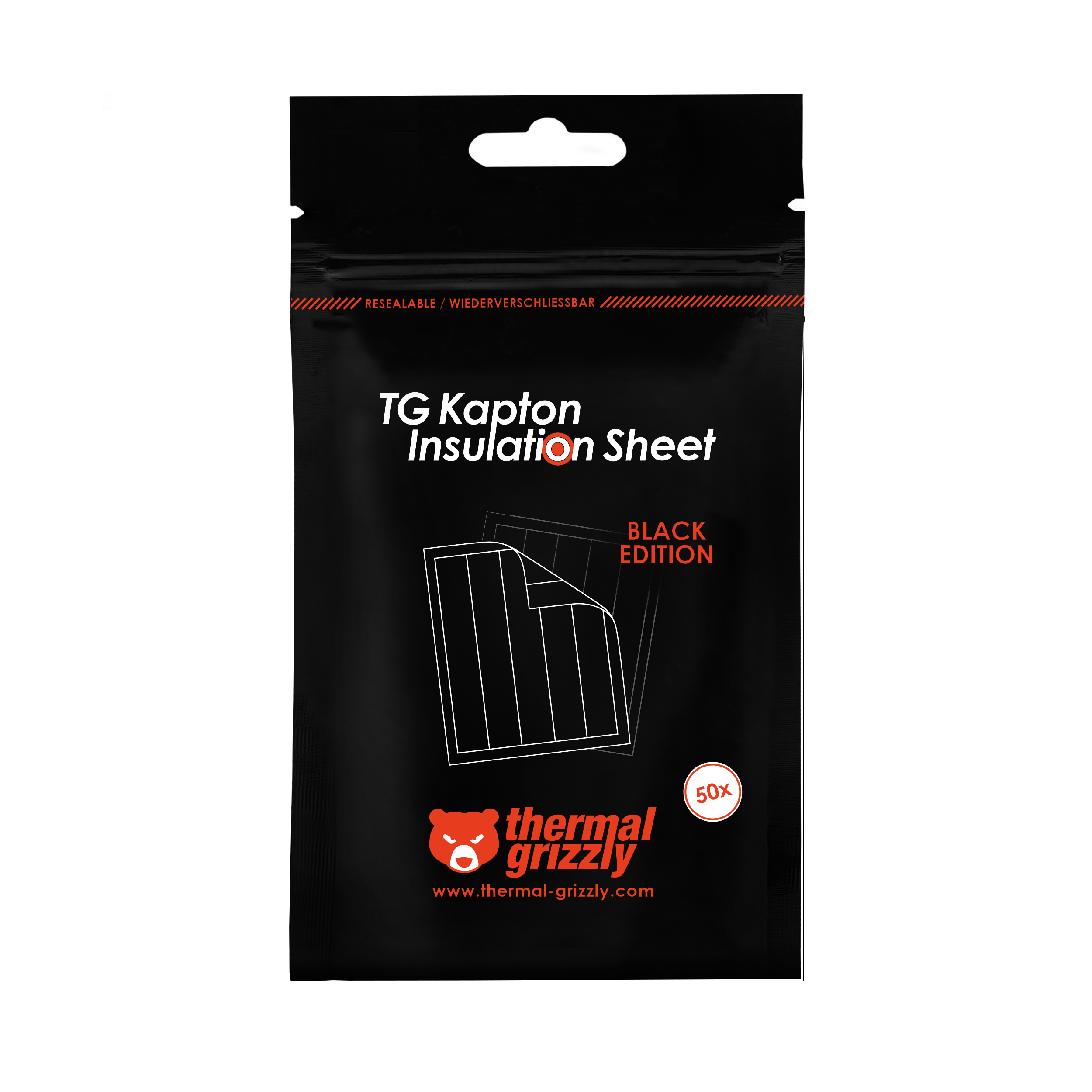

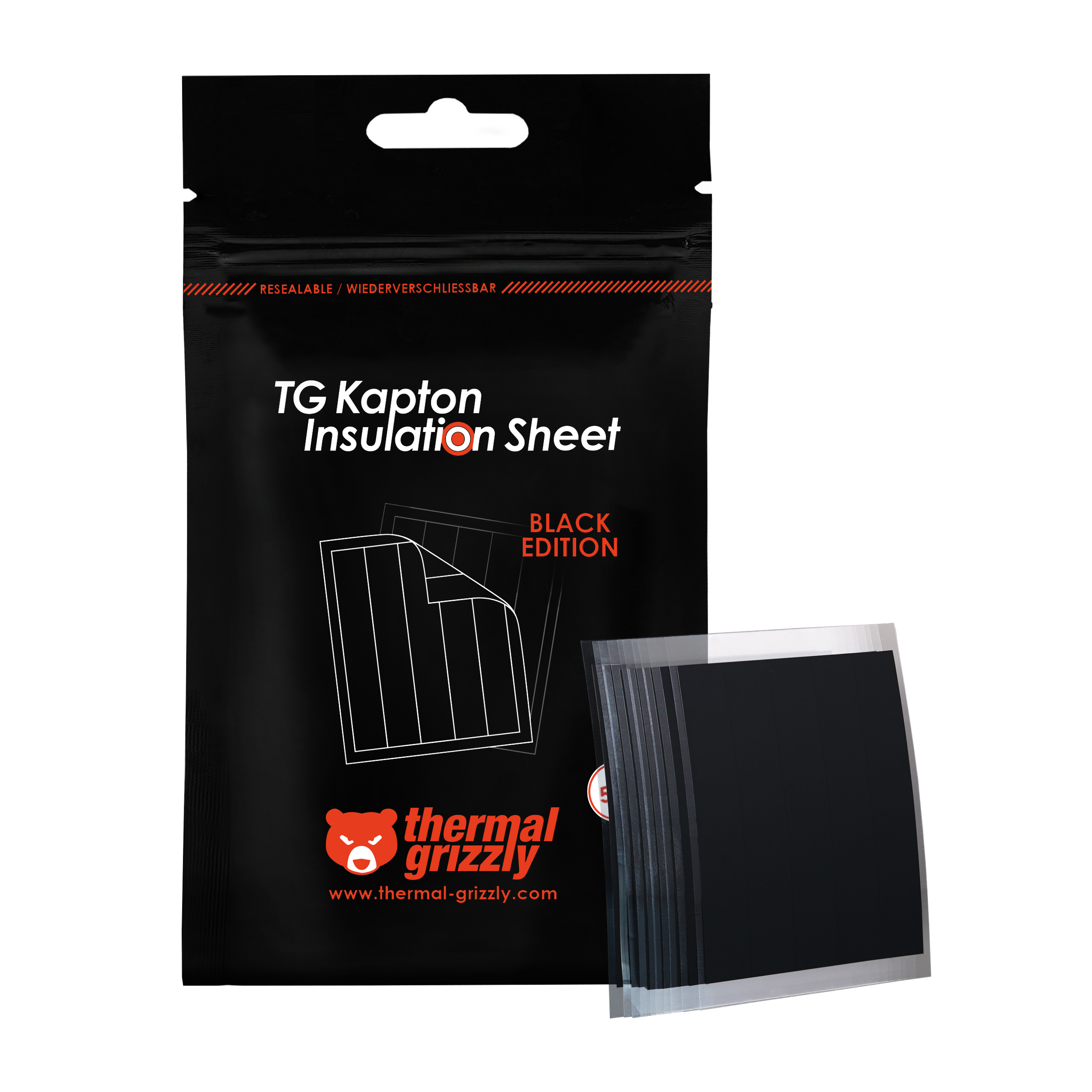

10x Trägerfolie mit jeweils 5 Kapton Insulation Sheets

Hinweis zur Verwendung mit High Performance Heatspreadern und Direct-Die-Kühlern

Das TG Kapton Insulation Sheet sollte nicht in Verbindung mit High Performance Heatspreadern oder Direct-Die-Kühlern verwendet werden. Stattdessen sollte zum Schutz der elektronischen Bauteile eine dünne Schicht TG Shield aufgetragen werden. Der Grund dafür ist, dass High Performance Heatspreader (HPHS) und Direct-Die-Kühler direkt auf dem CPU-Package aufliegen. Bei der Verwendung eines Kapton Insulation Sheets kann es dazu kommen, dass die Innenstruktur des HPHS beziehungsweise des Direct-Die-Kühlers auf dem Insulation Sheet aufliegt und dadurch kein Kontakt zwischen CPU-Die und HPHS beziehungsweise Kühler besteht.

Kapton Insulation Sheets im Vergleich

Eigenschaften	Kapton Insulation Sheet	Kapton Insulation Sheet Black Edition
Material	Polyimid (PI)	Polyimid (PI)
Farbe	Gelb	Schwarz, matt
Gesamtdicke	40 µm	30 µm
Langzeit Temperaturbeständigkeit	180 °C	180 °C
Kurzzeit Temperaturbeständigkeit	280 °C	260 °C
Durchschlagspannung (Breakdown Voltage)	Über 1 kV	5 kV
Elektrisch isolierend	Ja	Ja

Produktinformationen "TG Kapton Insulation Sheet Black Edition"

Black Edition: Dünner, stärker und ideal für präzises Abkleben

Eigenschaften

50 Klebestreifen 10×60 mm
Dicke von 30 µm
Elektrisch isolierend
Max. Temperatur: 260 °C
Durchbruchspannung (Breakdown Voltage): über 5 kV
Klebefläche vorher reinigen!

Lieferumfang:

10x Trägerfolie mit jeweils 5 Kapton Insulation Sheets

Hinweis zur Verwendung mit High Performance Heatspreadern und Direct-Die-Kühlern

Kapton Insulation Sheets im Vergleich

Eigenschaften	Kapton Insulation Sheet	Kapton Insulation Sheet Black Edition
Material	Polyimid (PI)	Polyimid (PI)
Farbe	Gelb	Schwarz, matt
Gesamtdicke	40 µm	30 µm
Langzeit Temperaturbeständigkeit	180 °C	180 °C
Kurzzeit Temperaturbeständigkeit	280 °C	260 °C
Durchschlagspannung (Breakdown Voltage)	Über 1 kV	5 kV
Elektrisch isolierend	Ja	Ja

TG Kapton Insulation Sheet

Wie schneide ich TG Kapton Insulation Sheet zu und bringe es zur elektrischen Isolation richtig an?

Schneide TG Kapton Insulation Sheet mit sauberer, scharfer Schere oder Klinge auf einer geeigneten Unterlage zu, niemals direkt auf der Platine oder dem CPU-Substrat. Klebe die Folie auf saubere, trockene Flächen, die elektrisch isoliert werden sollen. Die eigentliche Wärmeübergangsfläche muss frei bleiben. Vermeide eingerissene Kanten, Falten und überlappende Lagen unter dem Kühler. Bei Direct-Die-Montagen kann bereits eine dünne Zusatzlage die Auflagehöhe verändern. Verwende dort die in der Kühleranleitung vorgesehene Schutzmethode.

Ist TG Kapton Insulation Sheet elektrisch leitfähig und wie vermeide ich Kurzschlüsse?

TG Kapton Insulation Sheet dient der elektrischen Isolation geeigneter Kontaktbereiche. Die Schutzwirkung setzt eine saubere Oberfläche voraus. Die Folie darf die nicht zwischen Kühler und Kontaktfläche geraten weil dies den Wärmeübergang beeinträchtigen würde. Für eine Anwendung mit besonderen Spannungsanforderungen müssen Dicke und elektrische Spezifikation separat geprüft werden.

Welche Ausführung von TG Kapton Insulation Sheet brauche ich und worin unterscheiden sich die Varianten?

Beide Ausführungen sind für eine dauerhafte Temperaturbelastung bis 180 °C geeignet. Das normale TG Kapton Insulation Sheet ist kurzzeitig bis 280 °C temperaturbeständig. Durch die transparente, gelbliche Folie bleiben die abgeklebten Bauteile sichtbar. Die TG Kapton Insulation Sheet Black Edition ist kurzzeitig bis 260 °C temperaturbeständig. Ihre mattschwarze Oberfläche eignet sich, wenn Bauteile auch optisch abgedeckt werden sollen oder die gelbliche Folie nicht zum Design passt.

Wo finde ich Anleitung, Datenblatt oder technische Zeichnung zu TG Kapton Insulation Sheet?

Anleitungen, Datenblätter und gegebenenfalls technische Zeichnungen zu TG Kapton Insulation Sheet findest du im Downloadbereich der Produktseite. Achte darauf, dass das Dokument zu deiner Ausführung und Revision gehört. Wenn die benötigte Datei fehlt, nenne uns die Artikelnummer und die gesuchte Information. Beachte, dass nicht für jedes Produkt eine öffentliche CAD-Datei verfügbar ist.

Downloads "TG Kapton Insulation Sheet"

Datenblatt

Dicke:	0,03 mm
Durchbruchspannung:	5 kV
Elektrisch isolierend:	Ja(8KV/mm ASTM D149)
Farbe:	mattschwarz
Material:	Polymid
