WireView GPU

WireView GPU ist ein Gerät zur Messung des Stromverbrauchs von GPUs. Es wird an die PCIe-Stromstecker der GPU gesteckt und über die PCIe-Stromkabel am Netzteil angeschlossen, was Kabelmanagement erleichtert. Ein OLED-Display zeigt die Daten zum Stromverbrauch an.

54,90 €

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Ausrichtung
Steckertyp
EAN: 4260711990762
MPN: TG-WV-H1N

Produktinformationen "WireView GPU"

Das WireView GPU ist ein Gerät zur Messung des Stromverbrauchs von Grafikkarten, dass in Zusammenarbeit mit Jon “elmor” Sandström entwickelt wurde. Es wird an den PCIe-Stromsteckern der Grafikkarte angesteckt und über die PCIe-Stromkabel am Netzteil angeschlossen. Über ein OLED-Display werden die Daten zum Stromverbrauch angezeigt.

Gleichzeitig übernimmt das WireView GPU eine Kabelmanagement-Funktion, denn seine „U“-Form ermöglicht ein optimiertes Verlegen der Kabel. Die PCIe-Stromkabel werden am WireView GPU so angeschlossen, dass sie sauber über die Backplate der Grafikkarte verlegt werden können. So werden Kabelwulste beim Verlegen der Stromkabel vermieden und das Kabelmanagement wird vereinfacht.

Varianten WireView

Eigenschaften

  • Messung der Leistungsaufnahme
  • Aufzeichnung des Stromverbrauchs
  • Optimierte Kabelführung
  • Einfache Montage
  • Hohe Kompatibilität

Messung der Leistungsaufnahme

Das WireView GPU ermöglicht die Messung der Leistungsaufnahme von Grafikkarten und zeichnet diese Daten auf, um den Stromverbrauch zu ermitteln. Diese Daten können unter anderem genutzt werden, um zum Beispiel die Stromkosten einer Grafikkarte zu ermitteln oder die Leistungsaufnahme mit anderen Grafikkarten vergleichen zu können. Ein spezieller Messzyklus über 60 Sekunden ermöglicht die schnelle und bequeme Darstellung der Leistungsaufnahme, was z.B. für Reviews sehr praktisch ist.

Gleichzeitig kann anhand der Messung der Leistungsaufnahme der Stromverbrauch von Grafikkarten über einen bestimmten Zeitraum oder bei bestimmten Anwendungen ermittelt werden. Zusätzlich können Lastspitzen bei der Leistungsaufnahme (“Peaks”) ermittelt werden, die im Betrieb von aktuellen High-End-Grafikkarten auftreten können.

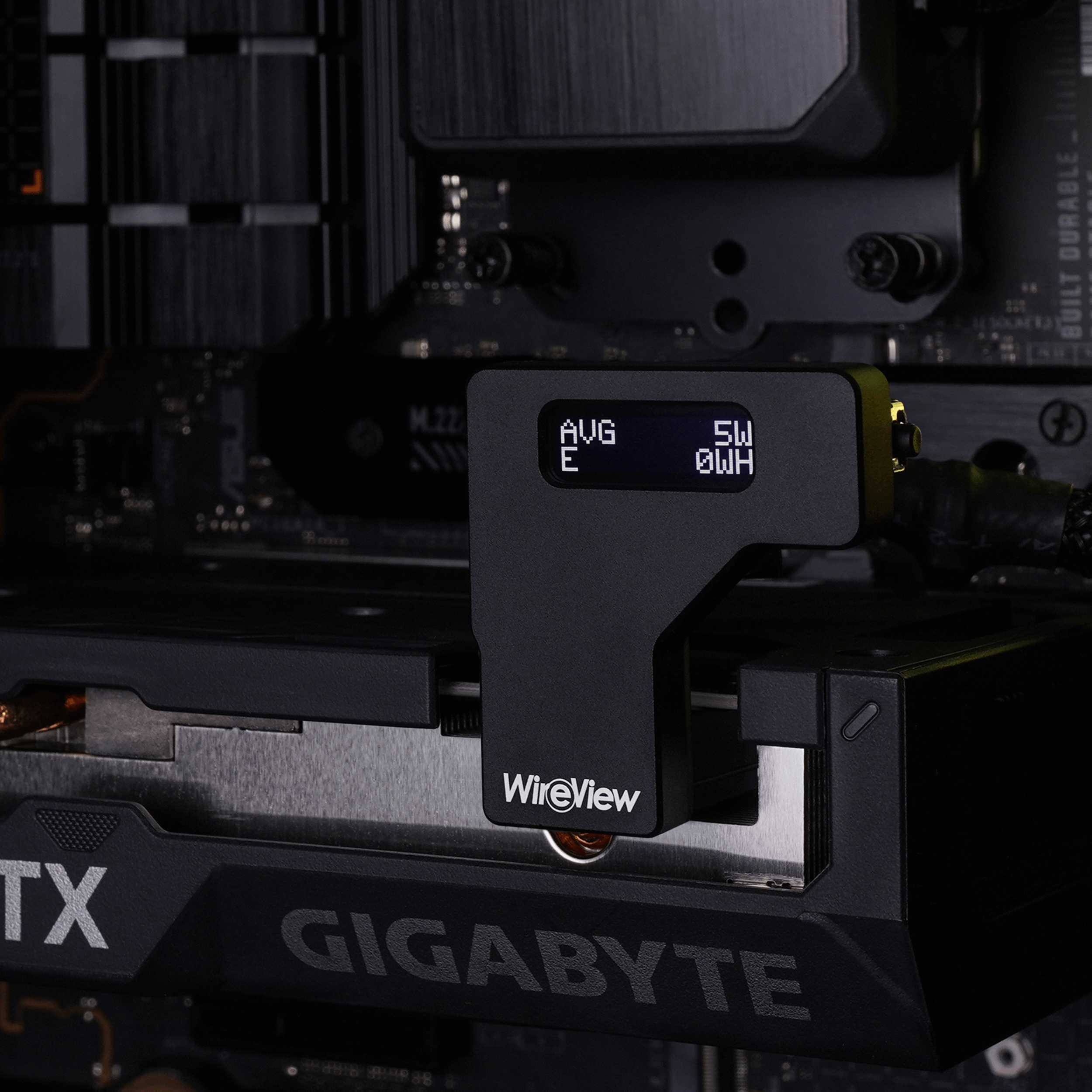

WireView eingebaut

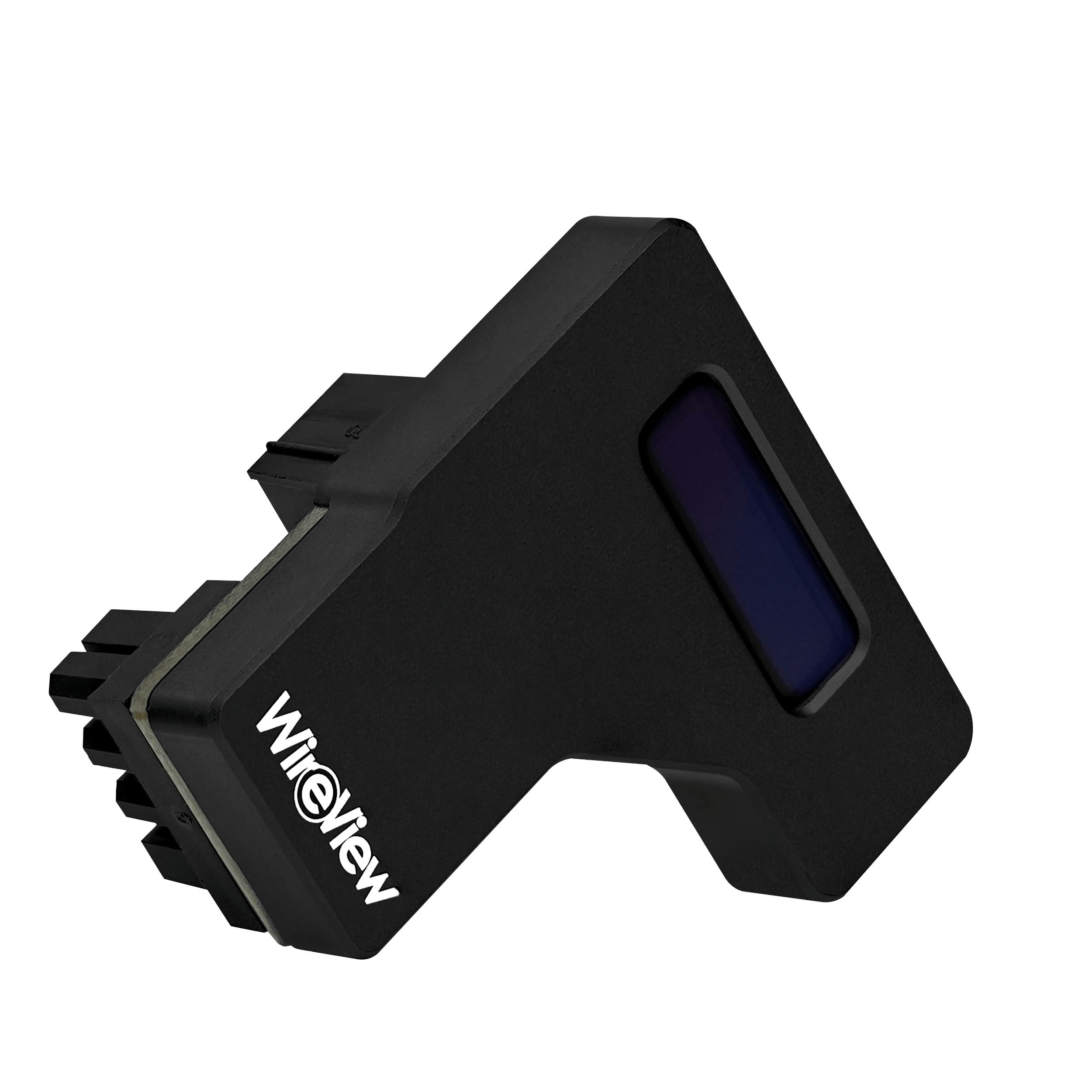

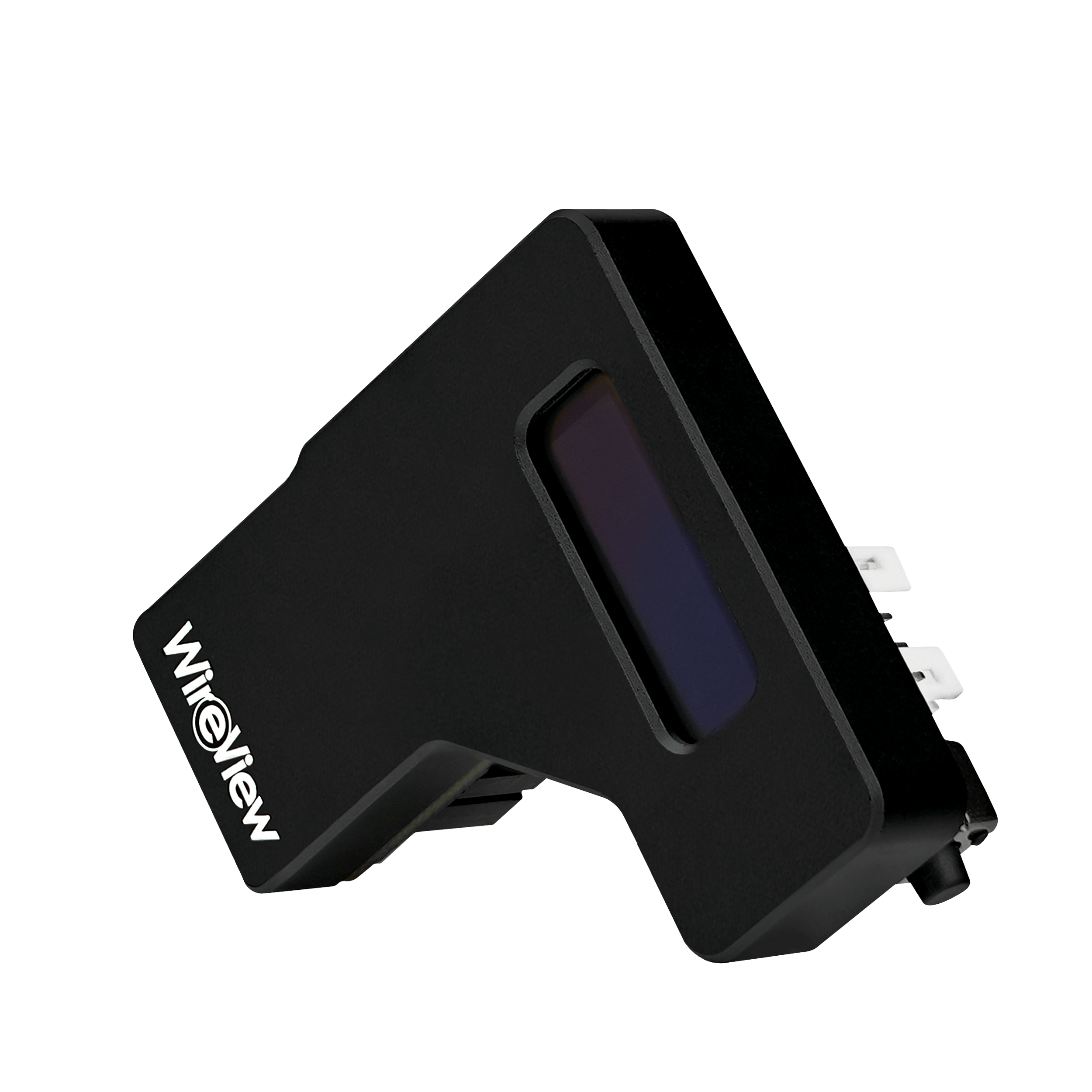

Seitenansicht WireView

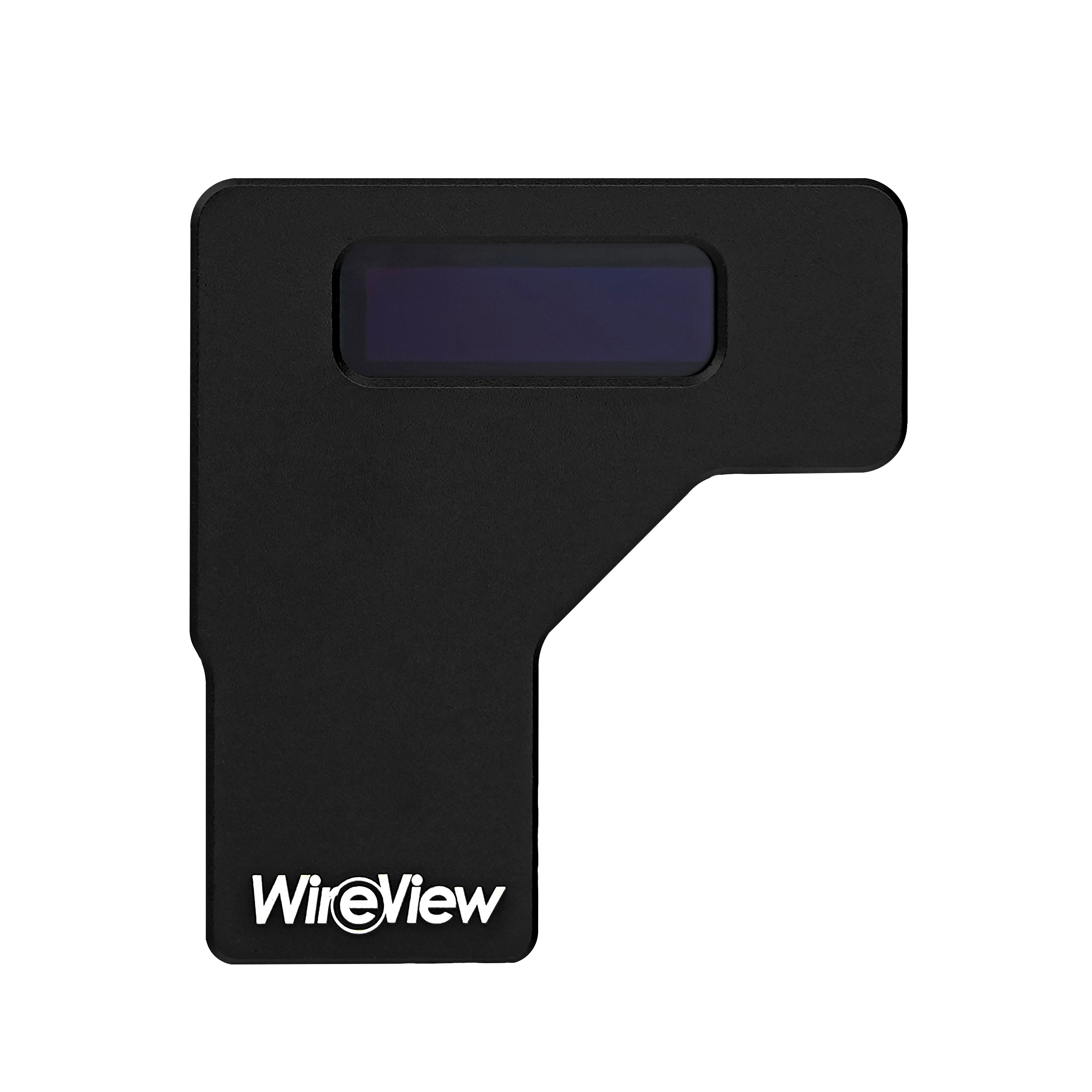

OLED-Display für Echtzeitdaten

Das WireView GPU zeigt die gemessen Werte über OLED-Display an. Per Knopfdruck kann zwischen den angezeigten Werten gewechselt werden. Folgende Werte können angezeigt werden:

  • Anzeige der aktuellen Leistungsaufnahme in Watt [W]
  • Aktuelle Leistungsaufnahme in Watt [W], aktuelle Spannung in Volt [V], aktueller Strom in Ampere [A]
  • Minimale und maximale Leistungsaufnahme in Watt [W]
  • Durchschnittlicher Stromverbrauch über 60 Sekunden [AVG W] und Stromverbrauch insgesamt [E]

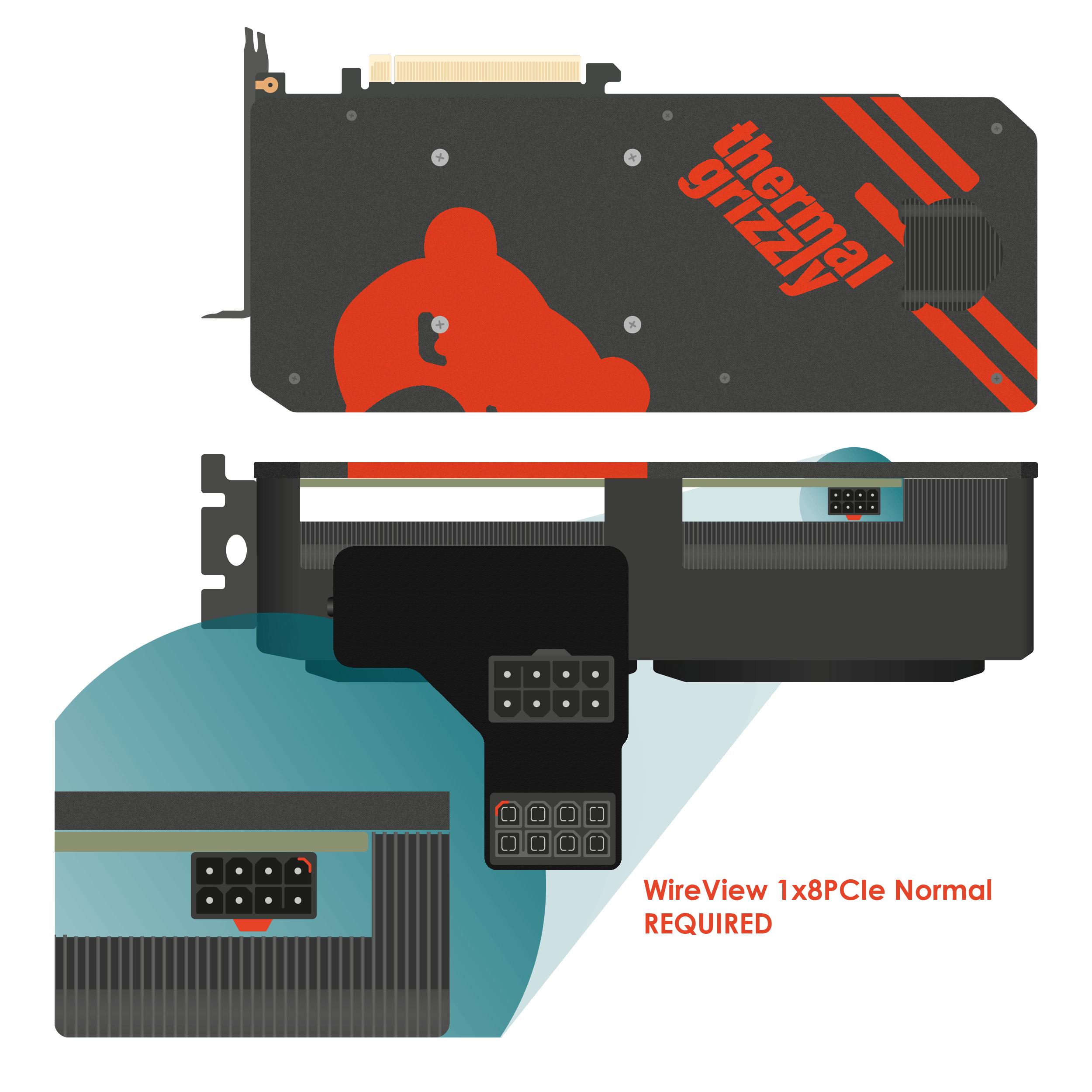

Normal vs Reversed

Das WireView GPU ist unabhängig von der Anzahl der 8-Pin-PCIe-Stecker (oder dem 12VHPWR-Stecker) in den Versionen „N“ und „R“ erhältlich.

„N“ steht für die normale Ausrichtung der PCIe-Stecker an der PCIe-Erweiterungskarte, während „R“ für die gedrehte (reversed) Ausrichtung steht. Bei der normalen Ausrichtung (N) zeigt die Halteklammer des Steckers weg vom PCB der Erweiterungskarte. Bei der gedrehten Ausrichtung (R) zeigt die Halteklammer des Steckers zum PCB.

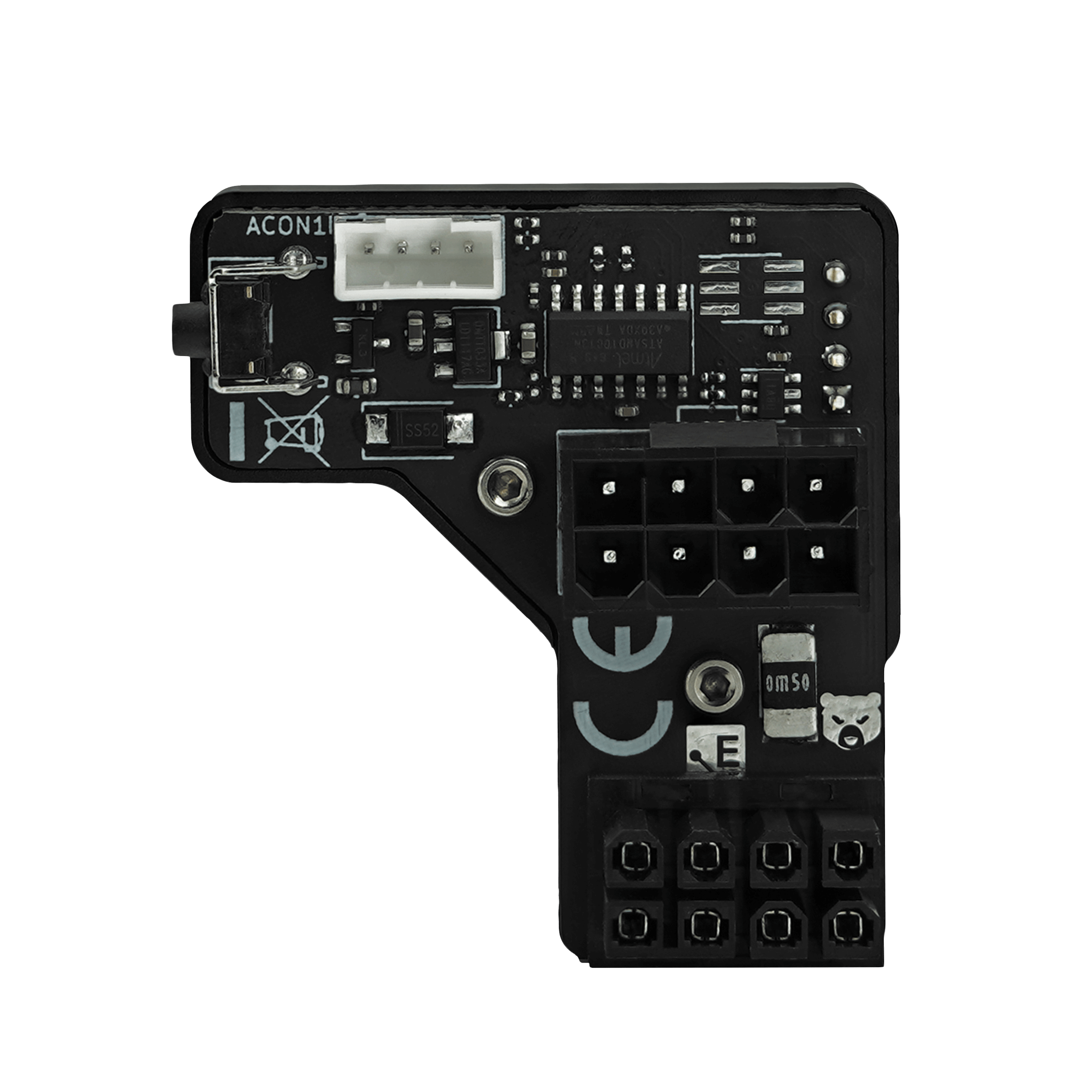

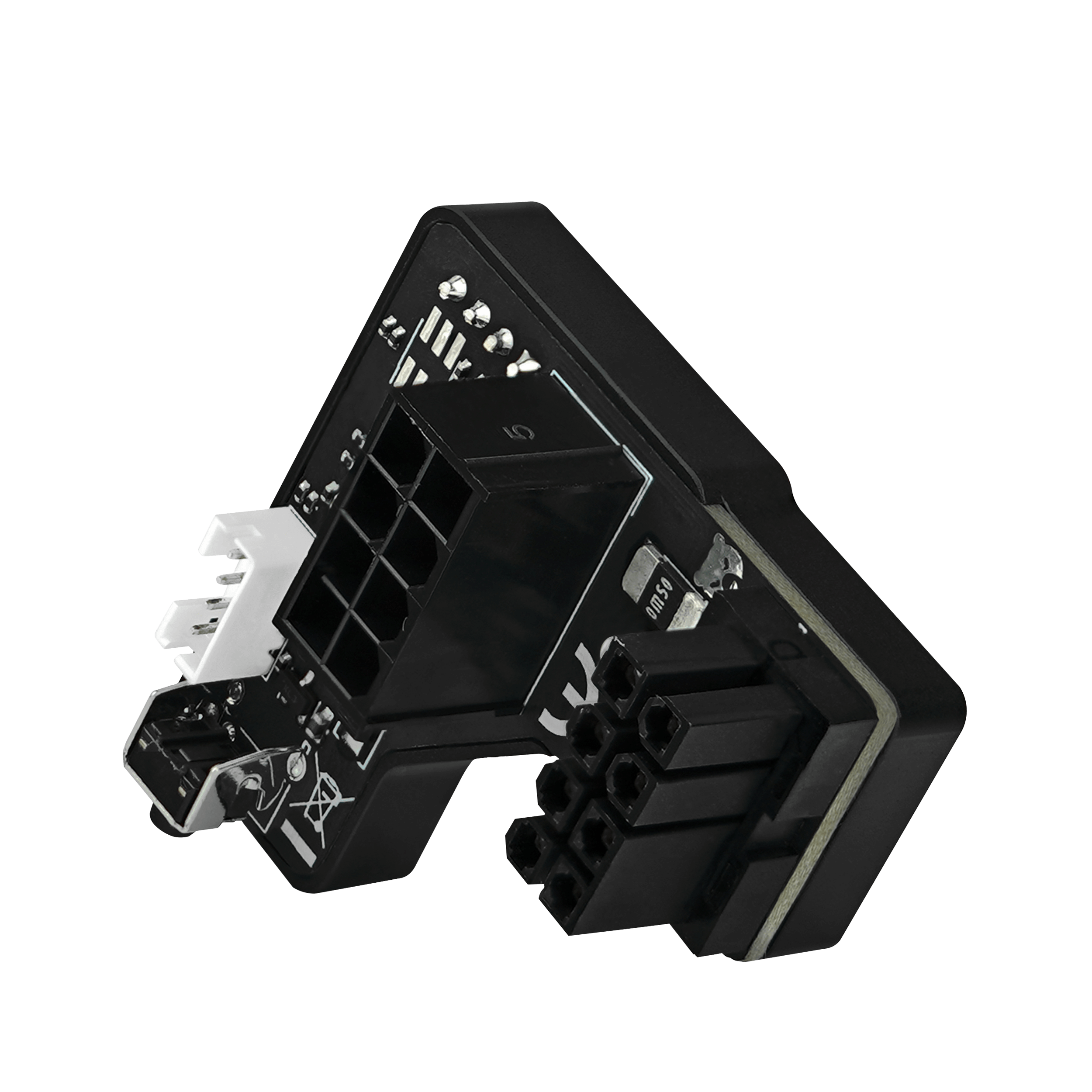

Rückseite WireView

„High Power“-Varianten

Das WireView GPU ist zudem auch in zwei „High Power“-Varianten für den 12VHPWR-Stecker erhältlich. Die erste Variante verfügt über je einem 12VHPWR-Eingang- und Ausgang, während die zweite Variante über 12VHPWR an die Grafikkarte und über drei 8-Pin-PCIe-Stecker an das Netzteil angeschlossen wird.

Beim Verwenden des 12VHPWR-Adapters ist darauf zu achten, dass jeder der drei 8-Pin-PCIe-Stecker mit einem separaten 8-Pin-PCIe-Kabel an das Netzteil angeschlossen wird. Vom Benutzen eines Splitters (Y-Kabel) wird dringlichst abgeraten!

Achtung, wichtiger Hinweis: Verletzungsgefahr!

Je nach verwendeter Grafikkarte, aber besonders im Fall der GeForce RTX 4090, fließen bis zu 450 Watt Strom durch die Anschlüsse des WireViews. Die dadurch erzeugt Abwärme kann die Platine am Stecker des WireViews bei einer luftgekühlten Grafikkarte auf bis zu 60 Grad Celsius erwärmen. Im Fall einer wassergekühlten Grafikkarte ohne Airflow kann sich das PCB des WireViews auf bis zu 100 Grad Celsius erhitzen! Das WireView-Gehäuse sollte im Betrieb nicht angefasst werden. Nach dem Ausschalten des Systems sollte man das WireView abkühlen lassen, bevor damit hantiert wird.

Mehr Informationen findet ihr im Video von Hardware Unboxed.

WireView GPU

Verwende WireView GPU nur mit der zu deiner Grafikkarte passenden Steckerausführung und einem für Netzteil und Leistungsbedarf freigegebenen Kabel. Stecke alle Verbindungen vollständig ein, bis die Verriegelung greift, und vermeide seitlichen Zug sowie enge Biegungen unmittelbar am Stecker.
Prüfe das genaue GPU-Modell inklusive Revision anhand der aktuellen Kompatibilitätsliste und Maßzeichnung von WireView GPU. Kühler, Backplate oder versenkte Buchsen können die Montage trotz passendem Anschluss verhindern. Bei einem Wasserblock musst du prüfen, ob der umgebaute Aufbau ausreichend Platz bietet. Eine Freigabe für den Originalkühler genügt dafür nicht. Auch bei vertikaler Montage müssen alle Stecker vollständig einrasten und Kabel spannungsfrei mit ausreichend Biegeradius verlaufen. Bei vertikaler Montage kann das Display von vorne nicht eingesehen werden, die Verwendung ist aber grundsätzlich auch vertikal möglich. Nicht gelistete Modelle sind weder automatisch freigegeben noch ausgeschlossen. Sende uns im Zweifel Modellnummern und Fotos des Anschlussbereichs.
Normal und Reversed bezeichnen die mechanische Ausrichtung des Anschlusses von WireView GPU. Vergleiche die Position der Verriegelung und der Sense-Kontakte deiner GPU mit der Zeichnung der jeweiligen Ausführung. Maßgeblich ist die Steckergeometrie, nicht die Leserichtung des Displays. Prüfe zusätzlich die Abstände zur Backplate, zum Kühler und zur Gehäusewand. Wenn die Kompatibilität unklar ist, helfen uns Fotos von oben und von der Seite bei der Prüfung. WireView GPU, WireView Pro GPU und WireView Pro II sind technisch unterschiedliche Generationen. Deren Funktionen, Software und Zubehör sind nicht beliebig austauschbar. Die Wired-Ausführung besitzt eine getrennt montierbare Messeinheit mit Verbindungskabel. Im Thermal-Grizzly-Shop haben wir zusätzliche Bilder bereitgestellt, die die Orientierung von Normal und Reversed verdeutlichen. Achte auf die Ausrichtung der Buchse an der Grafikkarte.
Die Bedienung von WireView GPU erfolgt über die Tasten und das Menü der zugehörigen Gerätegeneration. Nutze zum Zurücksetzen oder Speichern die passende Anleitung, da sich Tastenfolgen zwischen Revisionen unterscheiden können. Verändere Kalibrierwerte nur nach Rücksprache mit uns. Die gemessene Leistung am Grafikkarten-Stromanschluss entspricht nicht zwangsläufig der gesamten GPU-Leistung, sondern nur der Leistungsaufnahme über die gemessenen Anschlüsse. Bei unterstützten Revisionen von WireView GPU kannst du die Anzeige über den entsprechenden Rotationspunkt im Display-Menü um 180° drehen und die Einstellung speichern. Die genaue Tastenfolge hängt von der Firmware und der Revision ab. Nutze deshalb die zugehörige Anleitung. Fehlt die Option, sende uns ein Foto von Gerät und Versionsanzeige.
Schalte den PC sofort aus, trenne das Netzteil vom Strom und verwende beschädigte oder verfärbte Stecker nicht weiter. Lasse heiße Teile abkühlen und löse festgeschmolzene Verbindungen nicht mit Gewalt. Dokumentiere GPU, Kabel und WireView GPU mit Fotos und notiere Netzteilmodell, Kabeltyp sowie Kaufdaten. Kontaktiere uns und gegebenenfalls den GPU- oder Netzteilhersteller, bevor Teile gereinigt, repariert oder entsorgt werden. Für unsere Diagnose ist es sehr hilfreich, wenn geschmolzene Stecker nicht aus der Grafikkarte entfernt werden.
Prüfe bei ausgeschaltetem PC die vollständige Stromversorgung und den festen Sitz von WireView GPU. Beachte gegebenenfalls Display-Timeout oder Helligkeitseinstellungen. Entferne das Gerät vollständig von Grafikkarte und allen Kabelverbindungen. Warte kurz und stecke es erneut ein. Ein Reset darf nur nach der Anleitung dieser Gerätegeneration erfolgen. Bleiben Flackern, Pixel- oder Darstellungsfehler bestehen, sende ein kurzes Video mit Seriennummer und Systemdaten. Öffne das Gerät nicht und spiele keine Firmware einer anderen WireView-Version auf.
Schalte den PC aus und prüfe, ob WireView GPU und sämtliche Kabel vollständig eingerastet sind und mechanisch spannungsfrei sitzen. Kontrolliere die richtige Ausführung sowie die Versorgung aller Adaptereingänge. Bei Geräten mit 12VHPWR- bzw. 12V-2x6-Steckern kann ein mangelhafter Kontakt zwischen den Sense-Pins des WireView und der Buchse der Grafikkarte einen Start verhindern. Bleibt der Fehler nur mit WireView GPU bestehen, sende uns die Systemdaten und Fotos. Beschädigte oder auffällig heiße Verbindungen dürfen nicht erneut getestet werden.
WireView GPU zeigt Messwerte direkt am Gerät an. Die WireView-Pro-II-Software und deren USB-Funktionen sind für diese ältere Generation nicht vorgesehen. Ein vorhandener Service- oder Datenanschluss ist kein freigegebener Standard-USB-Anschluss und darf nicht über selbst gebaute Adapter verbunden werden. WireView der ersten Generation und WireView Pro GPU haben einen weißen Datenausgang, der allerdings nicht direkt ausgelesen werden kann. Eine Software-Unterstützung für die alten WireView-Generationen ist nicht geplant.
Die zulässige Leistung von WireView GPU hängt von seiner Anschlussausführung und den Freigaben aller beteiligten Kabel, Adapter, Netzteile und GPU-Anschlüsse ab. Es gilt immer die niedrigste Grenze. Ein erhöhtes Power-Limit erhöht weder die Belastbarkeit eines Steckers noch die Freigabe des Geräts. Betreibe die GPU innerhalb der Herstellerangaben. Der Betrieb außerhalb des Normbereichs kann zu einer übermäßigen thermischen Belastung und Beschädigung des WireView führen.
WireView GPU der ursprünglichen Generation besitzt keine automatische Abschaltfunktion wie WireView Pro II. An vorhandene Daten- oder Servicepins darf deshalb kein Mainboard-Power-Kabel angeschlossen werden. Wenn du eine überwachte Abschaltung benötigst, prüfe die dafür ausdrücklich vorgesehenen Funktionen der neueren Modelle.

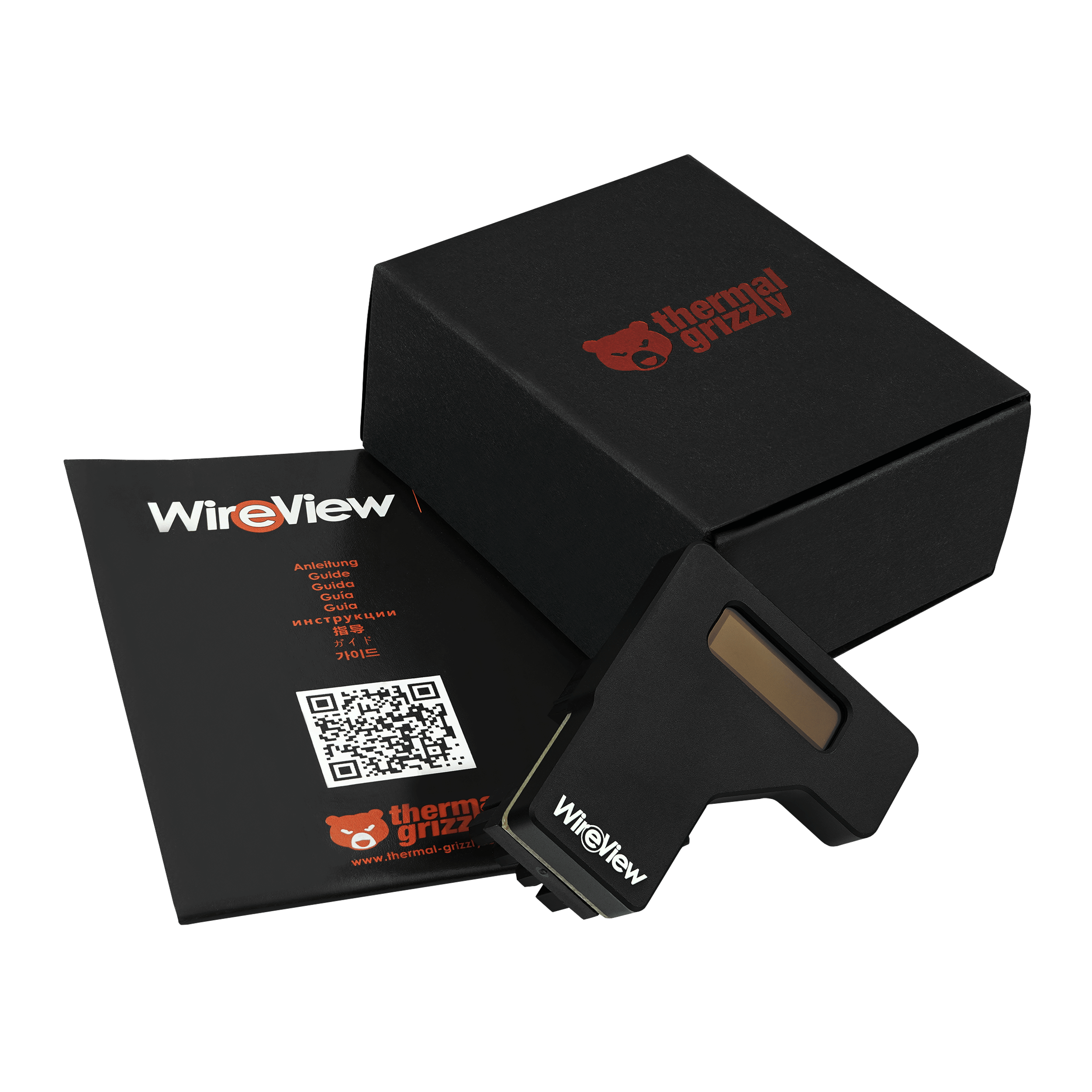

Der Lieferumfang von WireView GPU richtet sich nach der konkreten Generation und Artikelnummer. Vergleiche Gerät und Zubehör mit der Stückliste auf der Produktseite beziehungsweise in der Anleitung. Kabel, Temperatursensoren und Abschaltzubehör sind nicht bei jeder Generation identisch. Fehlt ein ausdrücklich aufgeführtes Teil, sende uns Kaufbeleg und ein Foto des Packungsinhalts.
Display: OLED
Farbe: schwarz
Material: Aluminium
Steckertyp: 1x12VHPWR, 4-Pin
