Thermal Grizzly AMD AM5 M4 Backplate

Backplates

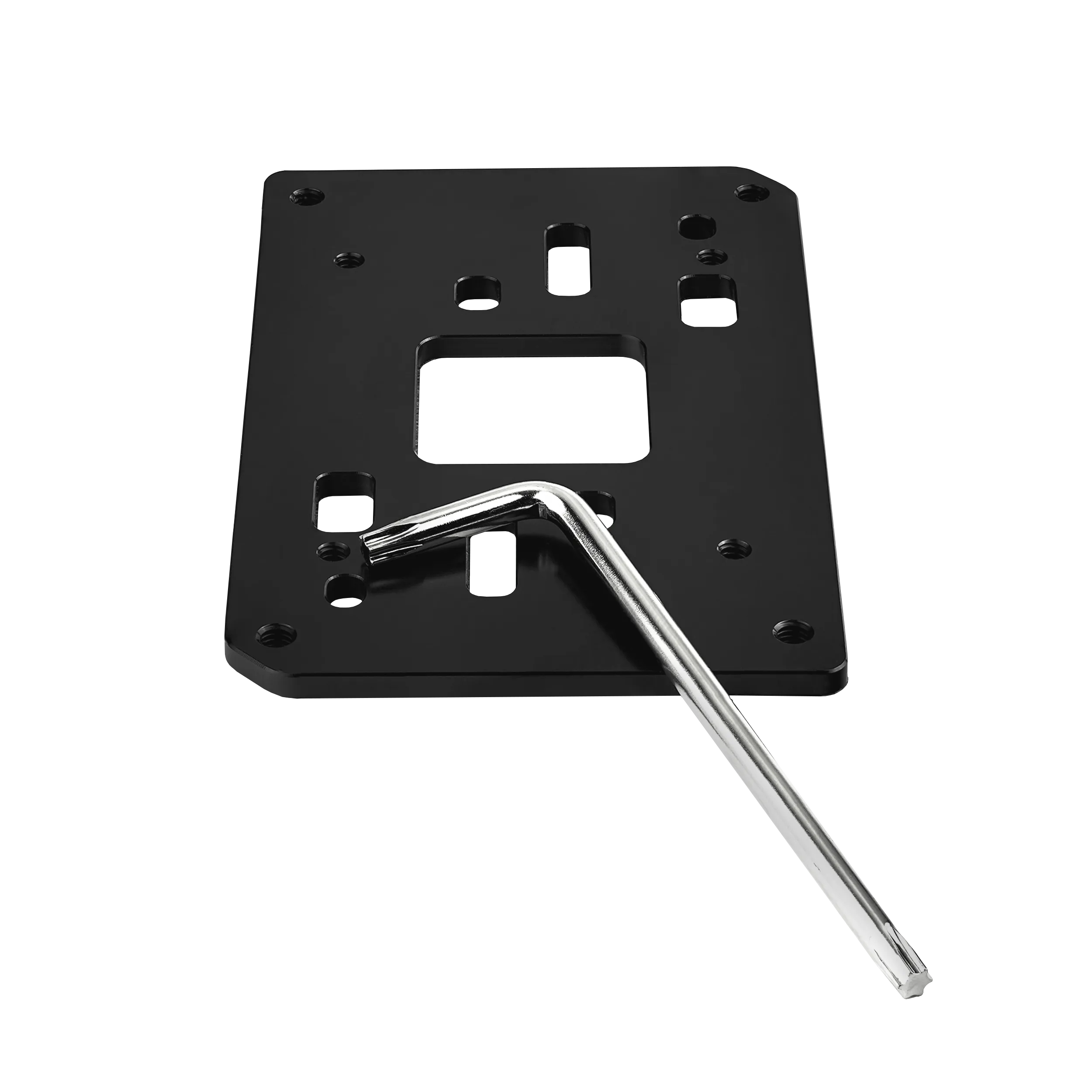

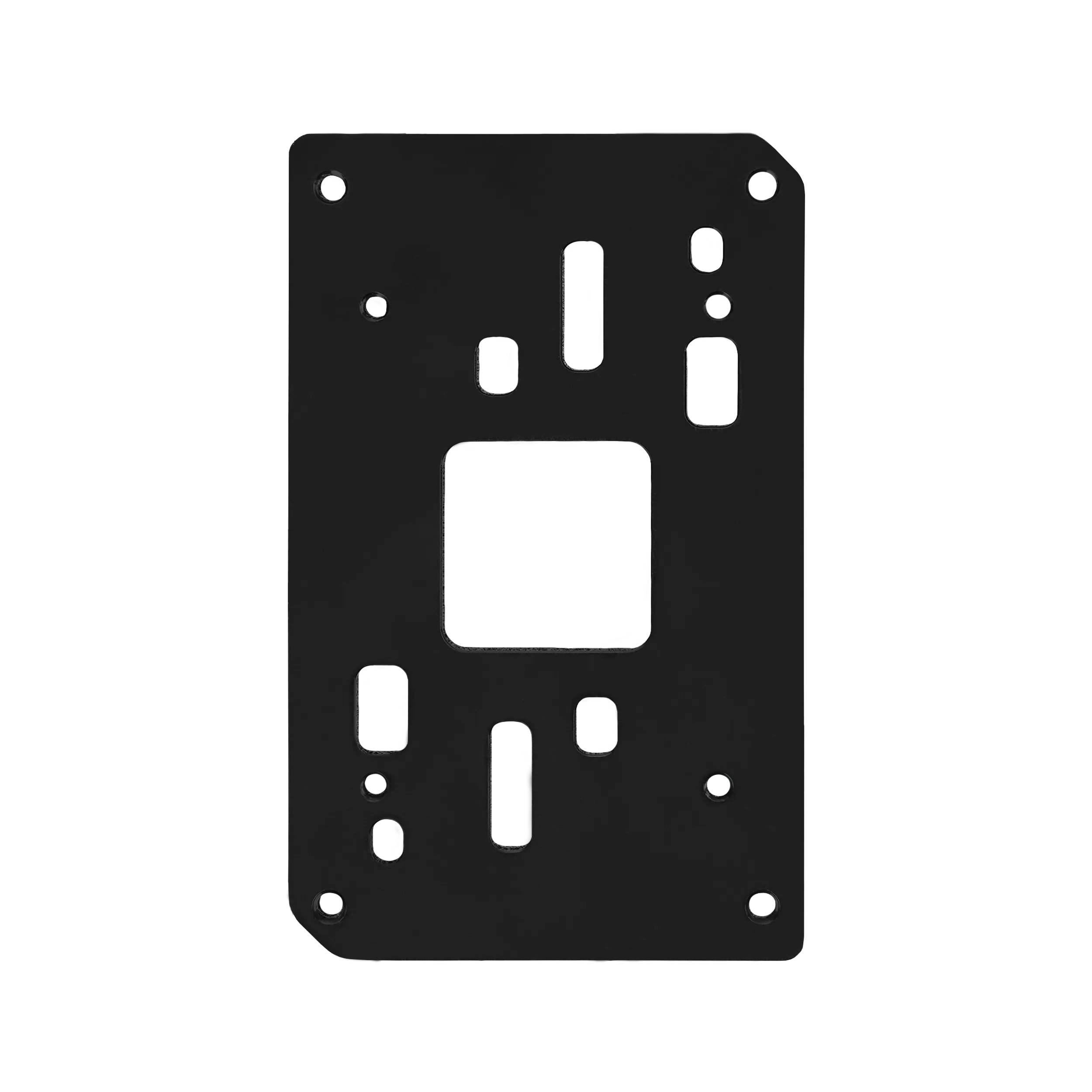

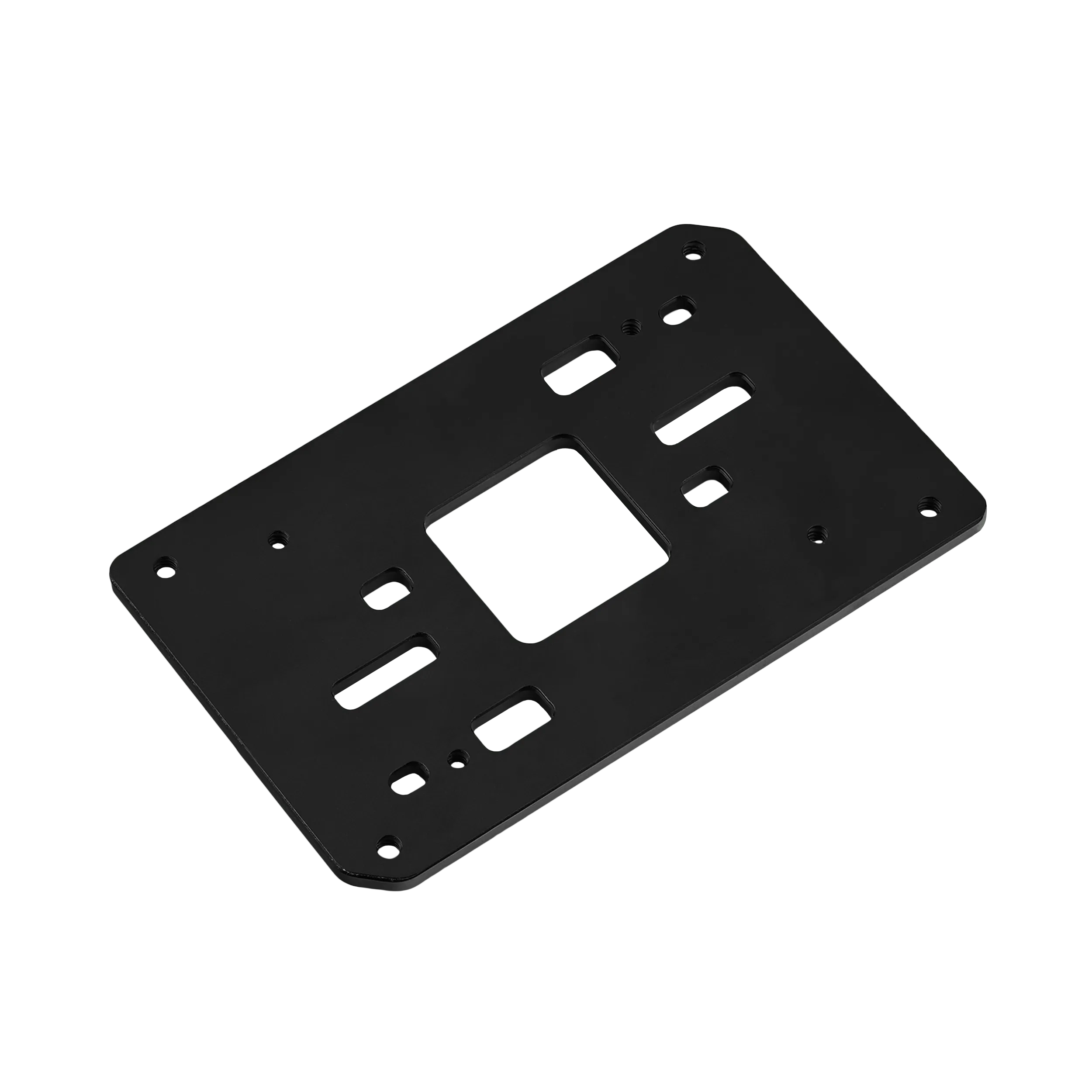

Die AM5 M4 Backplate ist eine optionale Montageplatte für M4-Gewinde Schrauben, welche die original AM5 Backplate ersetzt. Mit der AM5 M4 Backplate können entsprechende CPU-Kühler, besonders AiO-Wasserkühlungen, verwendet werden.

22,90 €

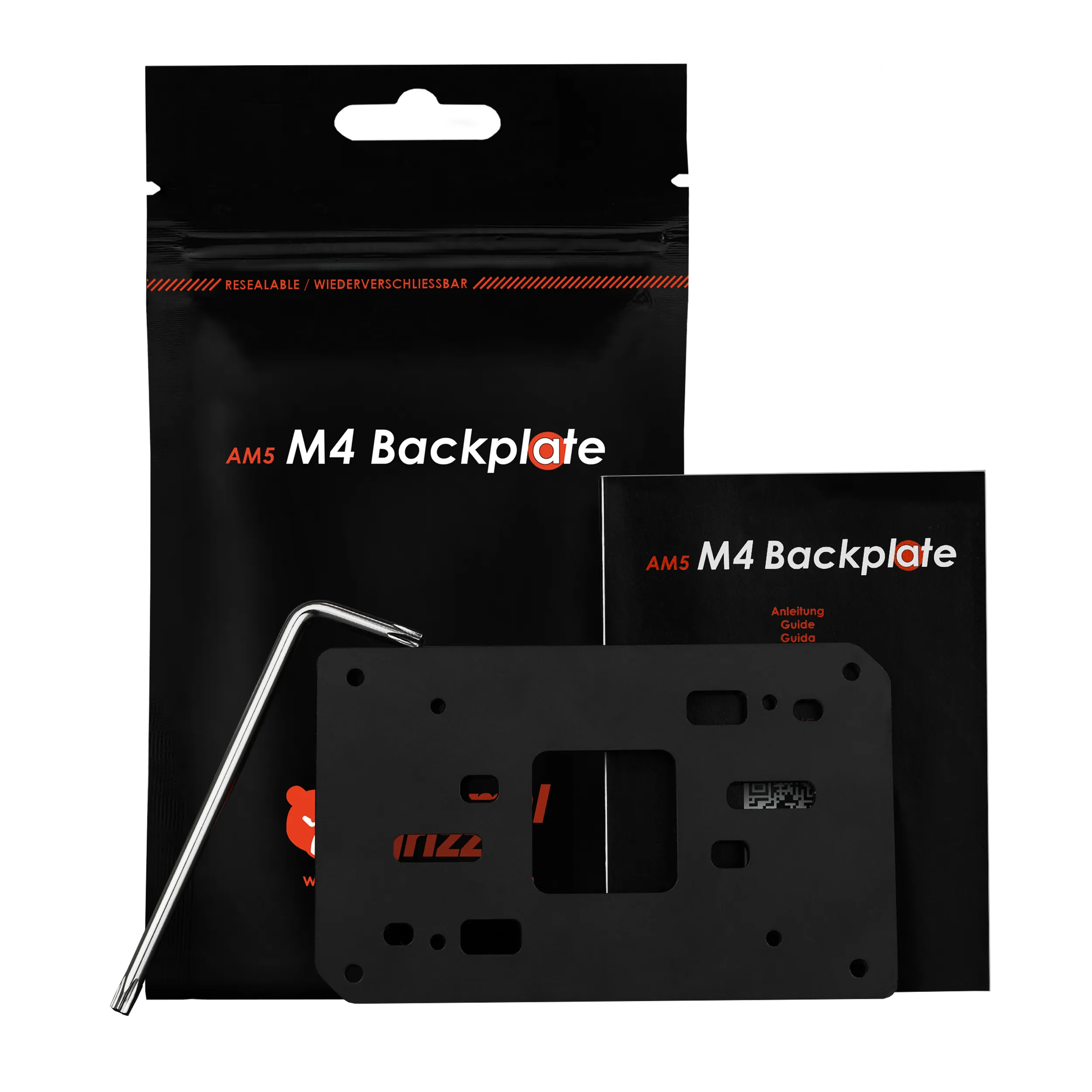

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Variante

Short

EAN: 4260711990687

MPN: TG-BP-R7000

Produktinformationen "AM5 M4 Backplate"

Die AM5 M4 Backplate ist eine optionale Montageplatte, welche die original AM5-Backplate ersetzt. Einige CPU-Kühler verwenden ein Montage-Kit, das mit Schrauben mit M4-Gewinde ausgeliefert wird. Diese sind nicht mit dem UNC 6-32-Gewinde kompatibel, dass bei der AM5-Backplate verwendet wird. Mit der AM5 M4 Backplate können entsprechende CPU-Kühler, besonders AiO-Wasserkühlungen, verwendet werden.

Eigenschaften

Kompatibel zu AM5-Mainboards
Erhöhte Kompatibilität mit CPU-Kühlern
Einfache Montage
Eloxiertes Aluminium mit Isolationsschicht

AM5 M4 Backplate

Wann benötige ich AM5 M4 Backplate und mit welchen Kühlerbefestigungen lässt es sich kombinieren?

Die AM5 M4 Backplate ersetzt die originale AM5-Backplate, wenn das Montagesystem deines Kühlers M4-Gewinde benötigt. Das ist zum Beispiel bei älteren Wasserkühlern oder LN2-Kühlern der Fall, die mit M4-Schrauben montiert werden. Die serienmäßigen UNC-6-32-Gewinde sind dafür nicht geeignet. Ist dein Kühler bereits mit der originalen AM5-Backplate kompatibel, ist ein Wechsel in der Regel nicht notwendig. Das gilt auch beim Einsatz eines AM5 High Performance Heatspreaders.

Wie montiere ich AM5 M4 Backplate und welche Schraubreihenfolge, Anpresskraft oder Drehmomentvorgabe gilt?

Montiere die AM5 M4 Backplate bei ausgeschaltetem, vom Strom getrenntem System nach der Anleitung. Lege das Mainboard waagerecht hin und entferne die CPU aus dem Sockel, bevor du die Sockelhalterung löst. Achte auf die richtige Ausrichtung und eine unbeschädigte Isolationsschicht. Verwende für Sockelhalterung und Kühler jeweils die dafür vorgesehenen Schrauben. M4-Schrauben dürfen nicht in UNC-6-32-Gewinde geschraubt werden. Setze alle Schrauben zunächst locker an und ziehe sie gleichmäßig und schrittweise nach den Vorgaben der jeweiligen Halterung an. Prüfe anschließend den korrekten CPU- und Kühlersitz. Ein falscher Montageabstand lässt sich nicht durch stärkeres Anziehen ausgleichen.

Passt AM5 M4 Backplate auf mein Mainboard und gibt es Kollisionen mit Bauteilen?

Prüfe bei der AM5 M4 Backplate besonders den Freiraum auf der Mainboard-Rückseite, die genaue Mainboard-Revision und die Befestigung deines Kühlers. Die Backplate muss mit unbeschädigter Isolationsschicht in der vorgesehenen Position aufliegen. Sie darf nicht an Bauteilen oder Lötstellen anstehen. Vergleiche die Maßzeichnung mit deinem Aufbau. Bei Unsicherheit sende uns die vollständige Mainboard- und Kühlerbezeichnung sowie Fotos der Mainboard-Rückseite und der Befestigung.

Welche Abmessungen, Gewinde oder Anschlussabstände hat AM5 M4 Backplate?

Die AM5 M4 Backplate misst laut Datenblatt 104 × 65 × 3 mm und bietet M4-Gewinde für die entsprechende Kühlerbefestigung. Die isolierende Schicht muss unbeschädigt bleiben. Prüfe neben den Abmessungen auch Schraubenlänge, Montagehöhe und Freiraum auf der Mainboard-Rückseite.
